Одноударный пневматический молоток SK-40 для бункеров и силосов

1. Назначение и применение

Одноударный пневматический молоток SK-40 создаёт кратковременное ударное воздействие, которое через подготовленное монтажное основание передаётся конструкции бункера, силоса или загрузочной воронки.

Устройство применяется при локальном зависании, сводообразовании и налипании сыпучих материалов. Эффективность зависит от свойств материала, геометрии и жёсткости ёмкости, места установки и режима работы.

2. Технические характеристики

Каталожный показатель 2,2 кг·м/с имеет размерность импульса, а не силы в ньютонах. Методика его определения в доступной технической документации не раскрыта.

3. Размеры и присоединения

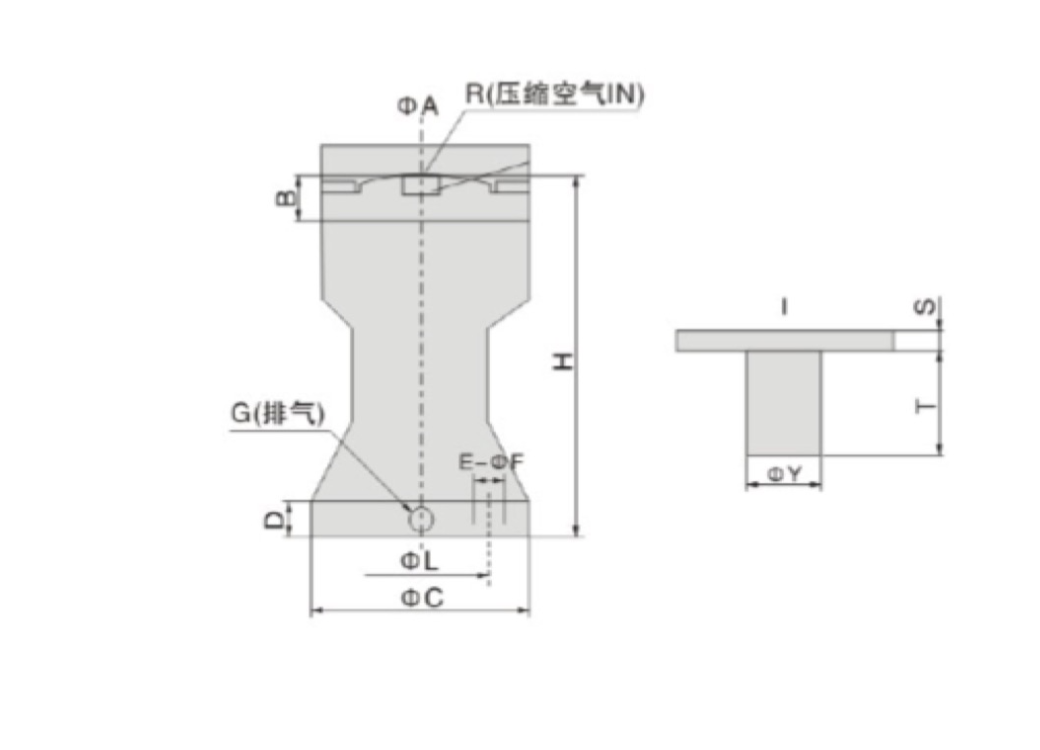

Размеры SK-40 приведены в таблице. Буквенные обозначения приведены по исходной размерной таблице серии SK. Особенность обозначения E на чертеже пояснена ниже.

В исходной размерной таблице для SK-40 указано E = 11 мм, а на чертеже крепёжные отверстия обозначены E–ØF; значение F в таблице отсутствует. Соответствие этих обозначений требует уточнения. Перед изготовлением монтажного основания проверьте диаметр, расположение и межосевые расстояния крепёжных отверстий по фактическому изделию или уточнённому чертежу; не определяйте количество и диаметр отверстий по этой неоднозначной записи.

По исходному чертежу R — вход сжатого воздуха, G — выпускное (атмосферное) отверстие корпуса. Номинальные присоединения SK-40: R — 1/4″, G — 1/4″. Стандарт трубной резьбы в доступной документации не подтверждён; перед подключением следует проверить его по фактическому исполнению изделия.

4. Принцип работы

В исходном состоянии ударный поршень удерживается магнитной системой. При подаче сжатого воздуха давление в рабочей камере возрастает. После преодоления удерживающего усилия поршень ускоряется и выполняет удар по опорной части механизма.

Ударное воздействие передаётся через монтажное основание конструкции ёмкости.

После прекращения подачи и сброса давления из рабочей камеры возвратная пружина возвращает ударник в исходное положение. Для повторного срабатывания необходим следующий цикл подачи и сброса воздуха.

5. Пневматическое подключение

Для управления SK-40 применяется пневмораспределитель 3/2, обеспечивающий подачу воздуха в рабочую камеру и последующее соединение камеры с атмосферой.

Распределитель подбирают с учётом рабочего давления, пропускной способности, типа управления и параметров пневмосистемы.

Комплектный глушитель устанавливается на предусмотренное для него атмосферное отверстие корпуса. Он не заменяет выпуск рабочей камеры через распределитель 3/2.

Применение только двухходового запорного клапана без возможности сброса давления не обеспечивает нормальный повторяющийся цикл.

В пневмосистеме предусматривают подготовку воздуха и регулирование давления в соответствии с требованиями конкретного исполнения. При подборе трубопроводов учитывают число установленных молотков, периодичность срабатывания и возможность одновременных ударов.

6. Ручное и автоматическое управление

Ручное управление возможно через кнопочный или рычажный пневмораспределитель 3/2. Оператор выполняет отдельные удары по мере необходимости.

Для автоматической работы можно использовать электропневматический распределитель 3/2 с реле времени, программируемым реле или контроллером.

Управление может быть согласовано с работой технологического оборудования, например с циклом выгрузки материала из бункера.

Продолжительность подачи воздуха и паузы между ударами подбирают под конкретную установку. Универсального времени срабатывания для всех бункеров нет.

7. Монтаж и выбор места установки

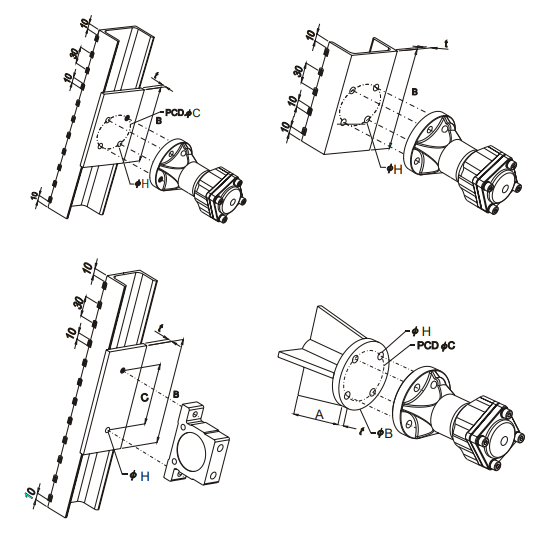

Молоток закрепляют на подготовленной монтажной площадке, способной воспринимать и передавать ударную нагрузку.

При необходимости используют усиливающую стальную пластину, швеллер или другой профиль, обеспечивающий требуемую жёсткость монтажного узла и предотвращающий недопустимую локальную деформацию стенки ёмкости.

Толщину стенки, размеры усиливающих элементов, сварные соединения и крепёж подбирают с учётом конструкции бункера и действующих динамических нагрузок.

Для защиты от падения молотка при повреждении крепления рекомендуется предусмотреть страховочный трос. Трос не должен воспринимать штатную рабочую ударную нагрузку.

Принципиальные схемы установки приведены в статье «Как выбрать и установить одноударный пневматический молоток серий SK и SX».

8. Особенности подбора

Заявленный каталожный ударный импульс 2,2 Н·с позволяет предварительно сравнивать типоразмеры серии SK, однако сам по себе не определяет эффективность устранения зависания материала.

При подборе учитывают характер материала, место образования свода, размеры и жёсткость ёмкости, условия монтажа и допустимые динамические нагрузки.

Для ответственных конструкций или сложных условий эксплуатации может потребоваться дополнительная инженерная оценка и практическая проверка.

9. Комплектация

• Пневматический молоток SK-40 — 1 шт.
• Пневматический штуцер — 1 шт.
• Глушитель атмосферного отверстия корпуса — 1 шт.

Пневмораспределитель, пневматические шланги, фильтр-регулятор и элементы автоматизации в комплект не входят.

10. Состояние и гарантия

Состояние: новое, без эксплуатации и восстановления.

Гарантия: 12 месяцев при соблюдении условий монтажа и эксплуатации.

11. Внешнее исполнение

Внешний вид изделия может незначительно отличаться от представленного на фотографиях в зависимости от партии поставки. Допускаются только такие отличия, которые не изменяют назначение, основные присоединительные и функциональные параметры изделия.
