Простое объяснение физических величин, единиц измерения и практических способов сравнения одноударных пневматических молотков SK и SX.

При подборе одноударного пневматического молотка инженер сталкивается с характеристиками, которые на первый взгляд обозначают одно и то же: сила удара, ударный импульс и энергия удара.

В технических каталогах встречаются значения в ньютонах (Н), килограммах на метр в секунду (кг·м/с), ньютон-секундах (Н·с), джоулях (Дж) и ньютон-метрах (Н·м).

При этом некоторые производители и поставщики используют выражение «сила удара» даже для показателей, которые измеряются совсем в других единицах.

Из-за этого возникает вопрос: как сравнить два пневматических молотка и понять, какая модель лучше подходит для конкретного бункера?

Разберём основные физические величины простым языком, рассмотрим их взаимосвязь и покажем, как использовать технические характеристики при предварительном подборе оборудования.

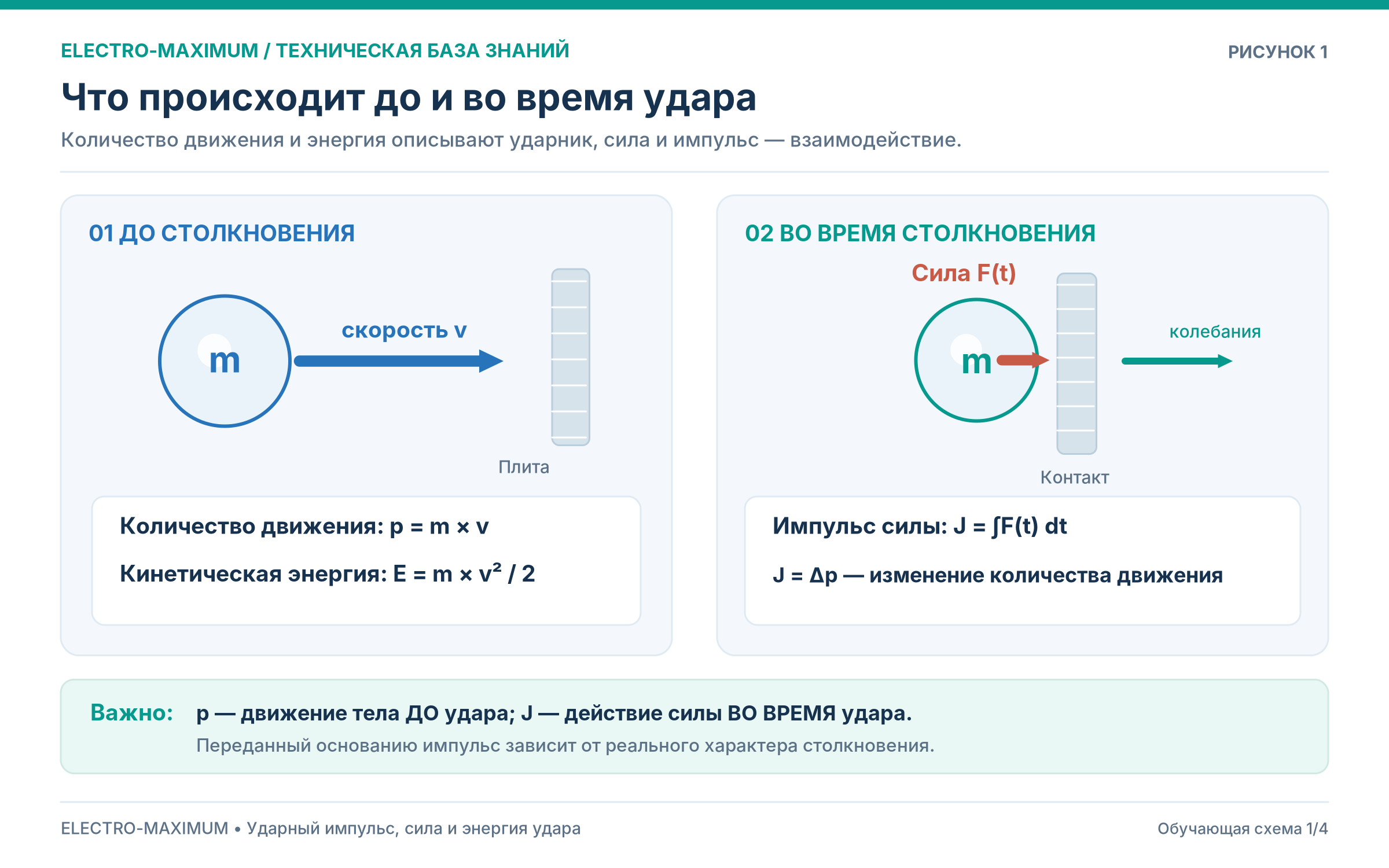

1. Три основные характеристики удара

Начнём с обычного молотка, которым забивают гвоздь.

Когда человек размахивается молотком, его головка разгоняется и приобретает определённую скорость. Пока молоток движется, он обладает кинетической энергией и количеством движения.

Когда головка сталкивается с гвоздём, возникает сила. Она действует в течение короткого времени и изменяет движение обоих взаимодействующих тел.

В этом процессе можно выделить три основные характеристики.

Сила удара — насколько сильно ударник действует на поверхность во время столкновения.

Ударный импульс — суммарное действие силы за время удара, приводящее к изменению количества движения тела.

Энергия удара — энергия движущегося ударника, которая может участвовать в процессе столкновения и совершать механическую работу.

Все три величины связаны между собой, но описывают разные стороны одного процесса.

Для правильного понимания ударного импульса нам необходимо познакомиться ещё с одним понятием — количеством движения.

2. Что такое количество движения

Представим две тележки, катящиеся с одинаковой скоростью.

Первая пустая и весит 10 кг. Вторая загружена и весит 100 кг.

Какую из них сложнее остановить?

При одинаковых условиях — загруженную. Она обладает большим количеством движения.

В физике количество движения также называется импульсом тела.

Эта величина зависит от двух параметров:

• массы движущегося тела;
• скорости его движения.

Формула выглядит очень просто:

p = m × v

Где:

• p — количество движения, кг·м/с;
• m — масса тела, кг;
• v — скорость, м/с.

Название единицы измерения буквально означает: килограммы, умноженные на метры в секунду.

Пример

Представим два ударника.

Первый имеет массу 1 кг и движется со скоростью 4 м/с.

Его количество движения:

p = 1 × 4 = 4 кг·м/с.

Второй имеет массу 4 кг, но движется медленнее — со скоростью 2 м/с.

p = 4 × 2 = 8 кг·м/с.

Получается, что количество движения второго ударника вдвое больше, хотя его скорость вдвое меньше.

Главный вывод: количество движения характеризует движущееся тело с учётом его массы и скорости.

Чем больше масса или скорость, тем больше количество движения при прочих равных условиях.

Но количество движения ещё не является ударным импульсом силы, переданным стенке бункера. Чтобы понять разницу, рассмотрим столкновение.

3. Как количество движения связано с ударным импульсом

Предположим, ударник массой 1 кг движется со скоростью 4 м/с и сталкивается с неподвижной металлической плитой.

До столкновения его количество движения составляет 4 кг·м/с.

Допустим, после удара он полностью остановился.

Теперь его количество движения равно нулю.

Значит, за время столкновения количество движения ударника изменилось по величине на 4 кг·м/с.

Это изменение произошло вследствие действия силы.

В физике действует важное правило:

Импульс силы равен изменению количества движения тела, вызванному этой силой.

Записывается это так:

J = Δp

Где:

• J — импульс силы;
• Δp — изменение количества движения.

Именно поэтому ударный импульс может указываться как в Н·с, так и в кг·м/с.

1 Н·с = 1 кг·м/с.

Эти единицы равнозначны по размерности.

При этом важно различать сами понятия:

• количество движения — характеристика движущегося тела;
• импульс силы — результат действия силы в течение определённого времени.

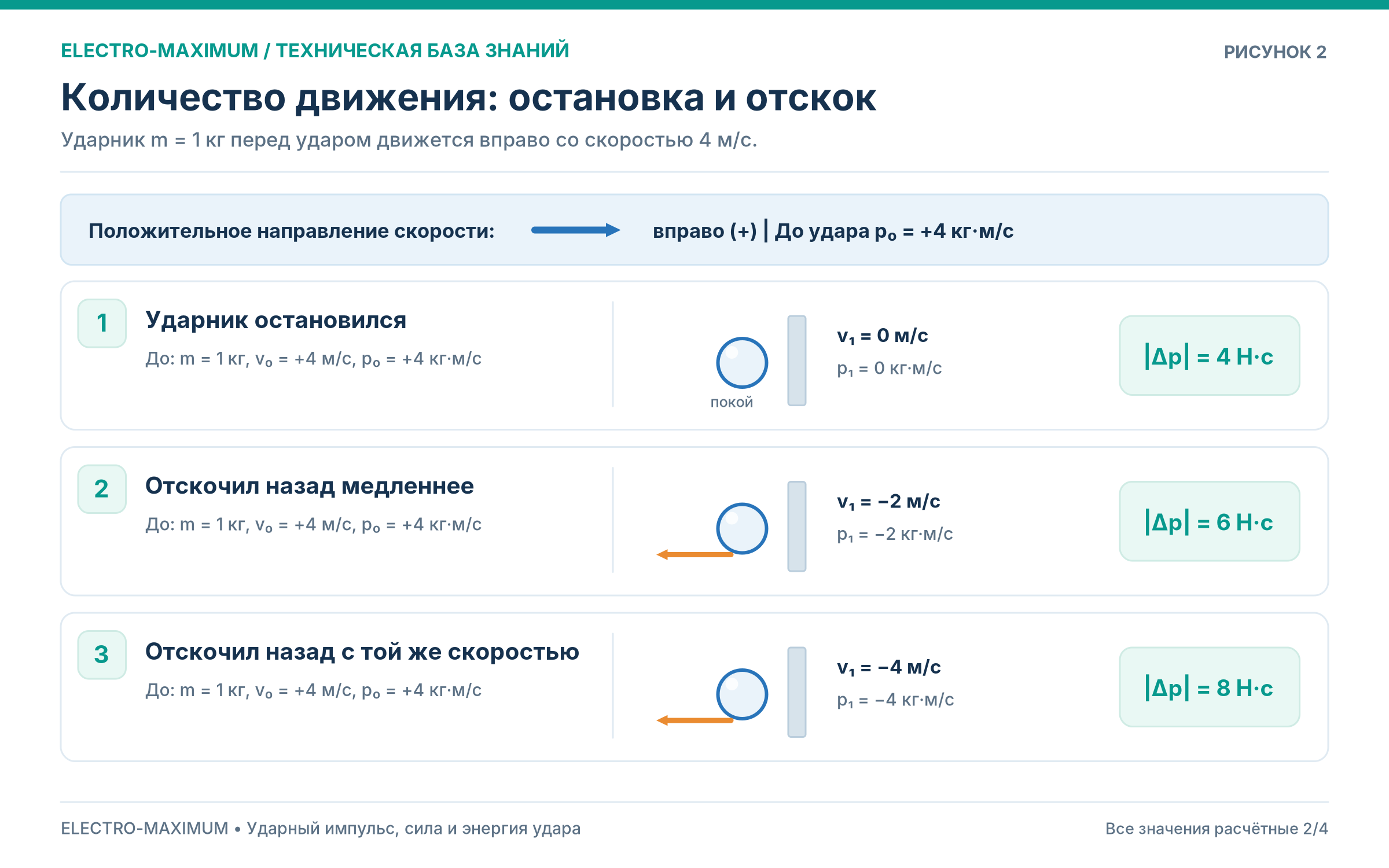

Что произойдёт, если ударник отскочит?

Вернёмся к нашему ударнику массой 1 кг, который двигался со скоростью 4 м/с.

Рассмотрим три условных случая.

Почему при отскоке изменение больше?

Потому что ударник не просто остановился. Он начал двигаться в противоположном направлении.

Следовательно, его движение изменилось сильнее.

Если во время короткого контакта другими силами можно пренебречь, импульс, действующий на ударник, по модулю равен импульсу противоположного направления, передаваемому плите.

Это объясняет, почему нельзя автоматически считать, что количество движения ударника до столкновения всегда равно ударному импульсу, переданному основанию.

Результат зависит от характера самого удара.

4. Сила удара — насколько сильно действует ударник

Теперь разберём понятие силы.

Представим, что мы толкаем дверь рукой.

Если нажимаем слабо, дверь почти не движется. Если сильно — начинает открываться быстрее.

Сила показывает величину механического воздействия.

При ударе возникает такая же физическая величина, но сила действует очень короткое время.

Сила измеряется в ньютонах (Н).

Для больших значений используется килоньютон:

1 кН = 1000 Н.

Важная особенность удара заключается в том, что сила во время столкновения обычно не остаётся постоянной.

Сначала она возрастает, затем достигает максимального значения и после этого уменьшается.

Поэтому различают две характеристики:

Максимальная сила удара — наибольшее мгновенное значение силы во время контакта.

Средняя сила удара — сила, усреднённая за время контакта.

Это разные величины.

Почему время контакта имеет значение

Представим два удара с одинаковым импульсом.

В первом случае удар очень короткий. Во втором воздействие продолжается дольше.

При одинаковом импульсе средняя сила более короткого удара будет больше.

Таким образом, чтобы узнать силу удара, недостаточно знать один только ударный импульс. Необходимо также учитывать время взаимодействия.

5. Как рассчитывают ударный импульс

Для простого случая, когда сила постоянна, применяется формула:

J = F × Δt

Где:

• J — импульс силы, Н·с;
• F — сила, Н;
• Δt — время действия силы, с.

В реальном ударе сила изменяется. Поэтому для приближённого объяснения можно использовать среднюю силу:

J = Fср × Δt

Отсюда:

Fср = J / Δt

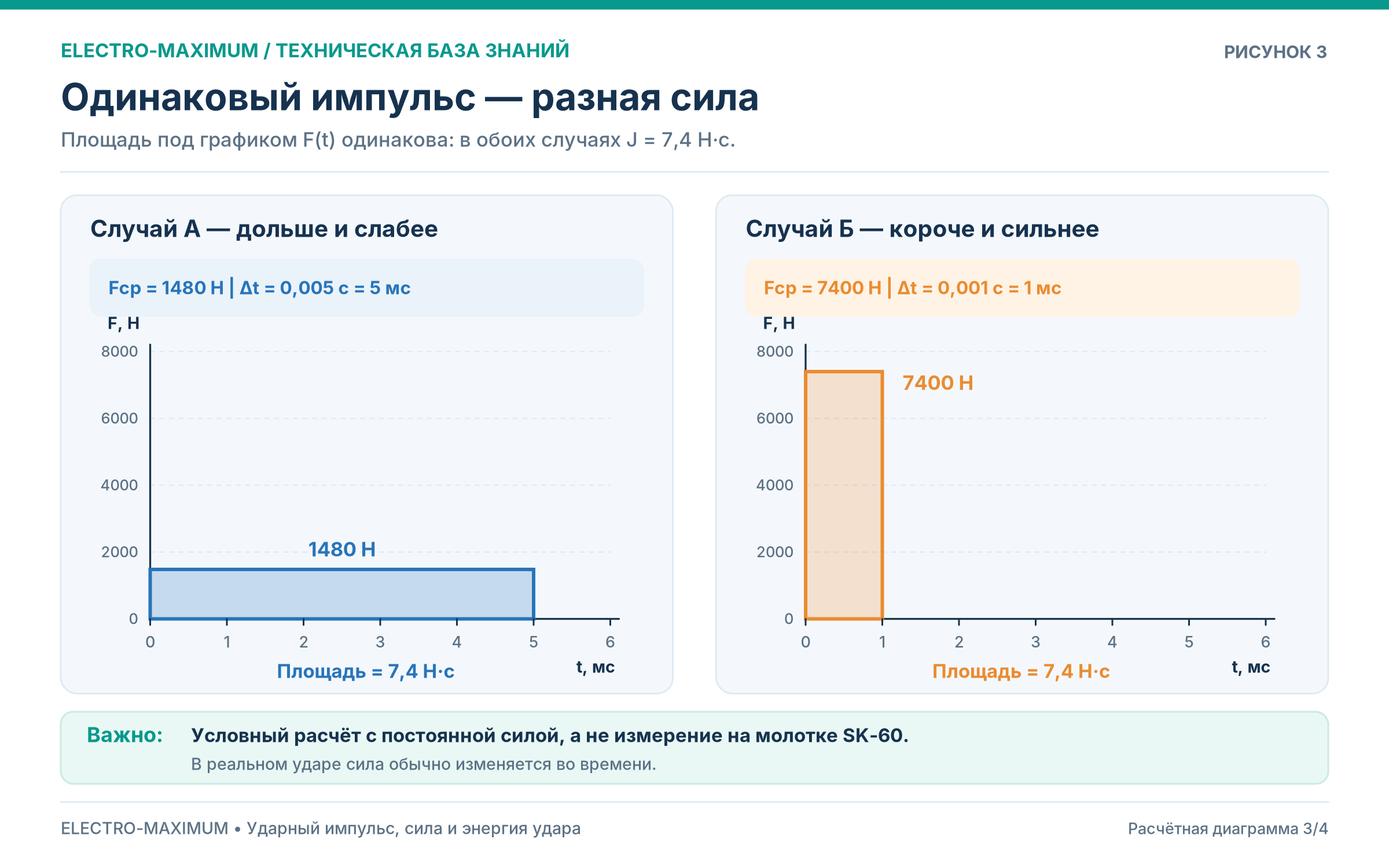

Расчётный пример

Предположим, что при условном ударе передаётся импульс 7,4 Н·с.

Если время контакта составляет 0,005 секунды:

Fср = 7,4 / 0,005 = 1480 Н.

Если тот же импульс передаётся за 0,001 секунды:

Fср = 7,4 / 0,001 = 7400 Н.

В обоих случаях импульс одинаковый, но средняя сила отличается в пять раз.

Важно: значения времени контакта в этом примере условные и выбраны только для объяснения физики.

Это не расчёт фактической силы удара пневмомолотка SK-60.

Чтобы вычислить реальную среднюю силу, необходимо знать импульс, действительно переданный основанию, и фактическую продолжительность контакта. Для определения максимальной силы дополнительно нужна форма изменения силы во времени.

6. Энергия удара — какой запас энергии имеет ударник

Теперь рассмотрим третью характеристику.

Представим два одинаковых металлических шарика.

Первый движется медленно, второй — быстро.

Быстрый шарик обладает большей кинетической энергией.

При столкновении эта энергия может расходоваться на деформацию материалов, перемещение предметов, возбуждение колебаний, нагрев и другие процессы.

Кинетическая энергия — это энергия, которой тело обладает благодаря своему движению.

Она определяется формулой:

E = m × v² / 2

Где:

• E — кинетическая энергия, Дж;
• m — масса, кг;
• v — скорость, м/с.

Энергия измеряется в джоулях (Дж).

Что показывает формула

Если при одинаковой скорости увеличить массу ударника в два раза, его кинетическая энергия увеличится в два раза.

Но если увеличить скорость в два раза при той же массе, энергия возрастёт уже в четыре раза.

Причина в том, что скорость входит в формулу во второй степени.

Следовательно, скорость ударника очень сильно влияет на его кинетическую энергию.

При этом необходимо различать кинетическую энергию ударника непосредственно перед столкновением и энергию, фактически переданную стенке бункера.

Это не обязательно одинаковые величины.

Часть энергии может расходоваться на упругие и пластические деформации, внутренние колебания механизма, звук и нагрев.

7. Почему одинаковая энергия не означает одинаковый импульс

Вернёмся к двум ударникам из нашего первого примера.

Первый имеет массу 1 кг и скорость 4 м/с.

Второй — массу 4 кг и скорость 2 м/с.

Рассчитаем кинетическую энергию первого ударника:

E = 1 × 4² / 2 = 8 Дж.

Для второго:

E = 4 × 2² / 2 = 8 Дж.

Получается интересный результат.

Энергия у ударников одинаковая.

Но количество движения второго ударника вдвое больше.

Это происходит потому, что энергия и количество движения зависят от массы и скорости по-разному.

Для количества движения:

p = m × v

Для кинетической энергии:

E = m × v² / 2

Поэтому:

Одинаковая энергия не означает одинаковое количество движения, а одинаковое количество движения не означает одинаковую энергию.

И тем более нельзя напрямую переводить энергию удара в ударный импульс, используя один постоянный коэффициент.

Для расчёта потребуются дополнительные сведения о движущемся механизме и характере столкновения.

8. Единицы измерения: как не запутаться в характеристиках

В каталогах пневматических молотков встречаются разные обозначения, иногда с неточными названиями характеристик.

Здесь следует запомнить два важных равенства.

1 Н·с = 1 кг·м/с

1 Дж = 1 Н·м — когда речь идёт об энергии или механической работе.

Но есть существенное различие.

Н·м также применяется для измерения момента силы. Хотя размерность совпадает с джоулем, момент силы и энергия являются разными физическими величинами.

Поэтому при чтении технического каталога необходимо проверять не только единицу измерения, но и название параметра.

Нельзя автоматически считать, что показатель в Н·м всегда означает именно энергию удара.

И нельзя переводить Н·с в Дж или Н без дополнительных данных.

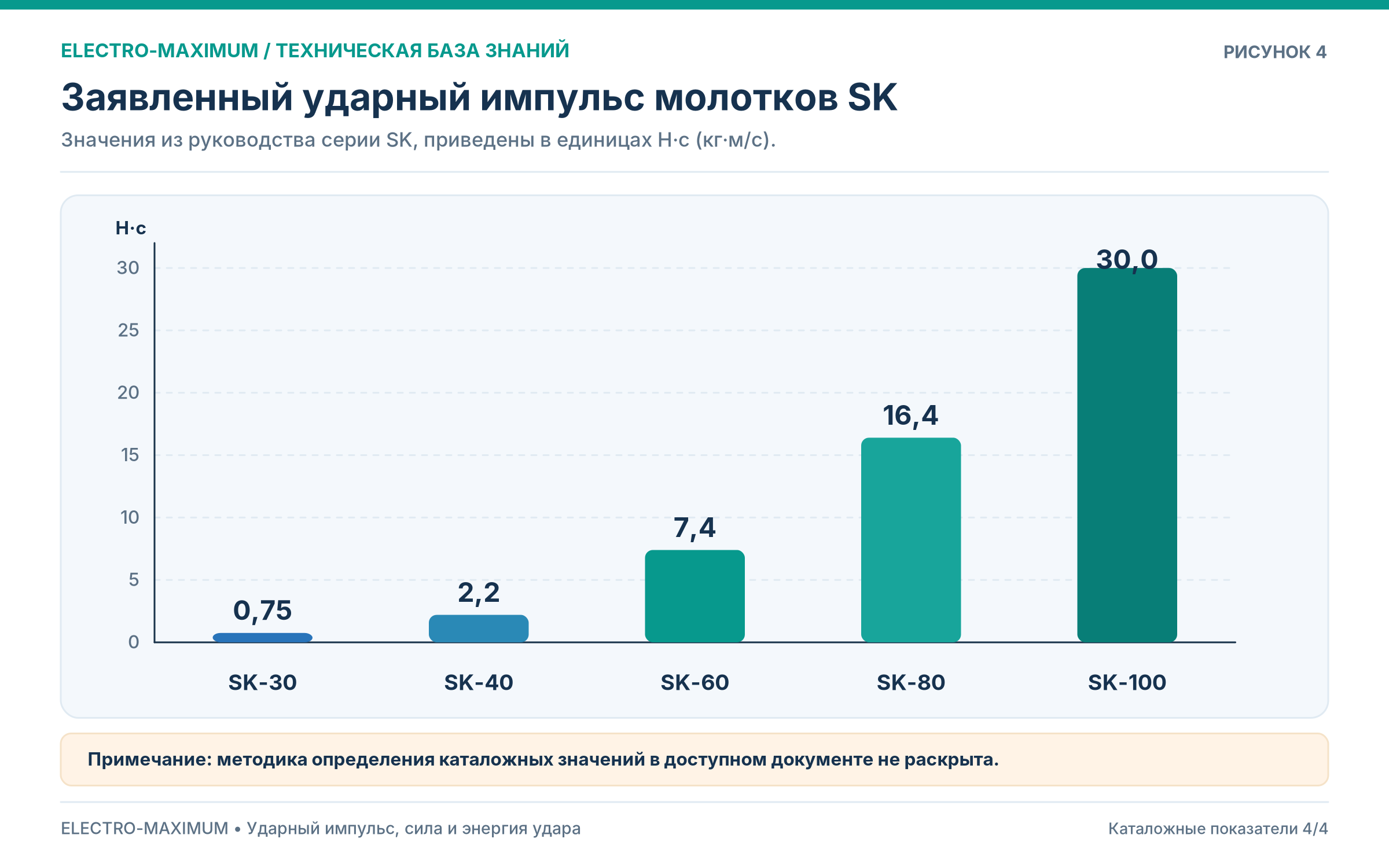

9. Пример сравнения пневматических молотков SK

Рассмотрим технические характеристики серии SK.

В одном из полученных технических руководств приведены следующие показатели.

В исходной документации данная колонка обозначена как Impact Force, что буквально переводится как «сила удара».

Однако единица кг·м/с не является единицей силы.

По размерности это показатель импульса.

Поэтому корректнее использовать формулировку «заявленный каталожный ударный импульс».

При этом в доступном руководстве не раскрыта методика получения этих значений: определялись ли они по движению ударника, измерением импульса силы на основании или другим способом.

Сравним SK-40 и SK-60

Для SK-40 указано 2,2 Н·с.

Для SK-60 — 7,4 Н·с.

Отношение:

7,4 / 2,2 ≈ 3,36

То есть заявленный импульс SK-60 приблизительно в 3,36 раза больше.

Это полезный ориентир для предварительного сравнения моделей одной серии.

Но означает ли это, что SK-60 будет в 3,36 раза эффективнее устранять зависание материала?

Нет.

Эффективность зависит от передачи ударного воздействия на конструкцию бункера, её жёсткости, расположения молотка и свойств материала.

Кроме того, для точного сопоставления каталожных значений желательно иметь подтверждение, что они получены по единой методике и при сопоставимых условиях испытания.

Следовательно, большее значение каталожного импульса не является прямым показателем кратности эффективности выгрузки.

10. Почему характеристики SK и SX нельзя сравнивать напрямую

В технических материалах серии SX-2 встречается другая характеристика.

Например:

Здесь также использовано название Impact Force — «сила удара».

Однако значения указаны в Н·м, а не в ньютонах.

По размерности Н·м может соответствовать энергии или моменту силы, но не обычной силе.

В контексте ударного механизма можно предположить, что в каталоге подразумевается энергетическая характеристика. Однако доступные материалы не позволяют однозначно подтвердить её физическое определение и методику измерения.

Поэтому некорректно непосредственно сравнивать, например:

• SK-60 — 7,4 Н·с;
• SX-40-2 — до 27 Н·м.

Это показатели разной размерности.

Нельзя утверждать, что SX-40-2 сильнее только потому, что число 27 больше числа 7,4.

Для обоснованного сравнения необходимо получить характеристики одного физического типа, желательно определённые в сопоставимых условиях.

11. Как использовать ударные характеристики при выборе молотка

Теперь перейдём к практической задаче.

Предположим, что в нижней части бункера происходит зависание сыпучего материала.

Инженер установил характер проблемы, осмотрел конструкцию ёмкости и предварительно определил, что для его задачи могут подойти две модели: SK-40 и SK-60.

Он сравнивает их каталожные характеристики.

У SK-60 заявленный ударный импульс значительно больше.

Эта информация помогает понять разницу между типоразмерами и оценить, какое устройство рассчитано на более интенсивное ударное воздействие.

Однако остаются другие важные вопросы:

• Какова толщина и жёсткость стенки бункера?
• В каком месте образуется зависание?
• Как закрепить молоток, чтобы удар эффективно передавался конструкции?
• Каковы свойства материала: влажность, насыпная плотность, склонность к слёживанию и образованию сводов?
• Какова допустимая динамическая нагрузка на конструкцию?
• Обеспечивает ли пневмосистема необходимое давление и пропускную способность?

Поэтому инженер не может принять окончательное решение только по каталожному импульсу.

Почему нельзя просто рассчитать модель по массе материала

Иногда возникает желание определить массу сыпучего материала в бункере, умножить её на некоторый коэффициент и получить требуемую силу или импульс удара.

Но в реальной конструкции всё сложнее.

При ударе молоток воздействует прежде всего на монтажное основание и стенку бункера. В движение вовлекается определённая часть конструкции, а уже через неё воздействие передаётся материалу.

На результат влияют жёсткость стенки, геометрия ёмкости, крепление, свойства материала и характер его взаимодействия со стенками.

Поэтому общая масса материала в силосе не равна массе, которую молоток должен непосредственно разогнать при каждом ударе.

Без дополнительных данных невозможно обоснованно вычислить требуемый типоразмер по одной универсальной формуле.

Что дают технические характеристики

Они позволяют предварительно исключить явно неподходящие варианты.

Например, после анализа конструкции инженер может установить, что малые модели не обеспечивают необходимого воздействия, а крупные создают избыточные нагрузки.

Тогда круг выбора сужается до SK-40 и SK-60 либо SK-60 и SK-80.

Это уже полезный результат инженерного подбора.

Следующий этап — оценка практического опыта, конструктивных ограничений и, при необходимости, проведение испытаний.

В итоге окончательное решение принимается на основании совокупности данных, а не одной численной характеристики.

12. Роль практического подбора

В промышленности невозможно заранее рассчитать все особенности поведения сыпучего материала с помощью одной простой формулы.

Даже при одинаковых размерах бункеров результат может отличаться из-за влажности материала, состояния стенок, формы выпускной воронки и особенностей технологического процесса.

Поэтому после предварительного инженерного подбора часто требуется практическая проверка.

Её задача — не просто убедиться, что молоток способен выполнить удар, а определить, помогает ли это воздействие восстановить или поддерживать нормальную выгрузку материала.

При проверке оценивают эффективность устранения зависаний, устойчивость крепления, характер колебаний конструкции и режим срабатываний.

Если результат недостаточен, это не всегда означает, что требуется более мощный молоток.

Иногда целесообразнее изменить место установки, проверить жёсткость монтажного основания, скорректировать давление в допустимом диапазоне или организовать работу нескольких устройств.

При этом испытания выполняются с соблюдением требований безопасности и допустимых механических нагрузок на оборудование.

Правильный подбор пневматического молотка — это сочетание технического анализа, расчётных оценок, эксплуатационного опыта и практической проверки.

13. Типичные ошибки при сравнении характеристик

При изучении каталогов пневматических молотков важно избегать нескольких распространённых ошибок.

Ошибка 1. Считать силу, энергию и импульс одним показателем.

Эти величины связаны, но имеют разный физический смысл и разные единицы измерения.

Ошибка 2. Сравнивать числа без учёта единиц.

Значение 27 Н·м нельзя считать большим ударным импульсом, чем 7,4 Н·с, только потому, что 27 больше 7,4.

Ошибка 3. Принимать каталожное название за подтверждение физической величины.

Если колонка называется «сила удара», но единица указана в кг·м/с, необходимо проверить, что именно подразумевает изготовитель.

Ошибка 4. Рассчитывать максимальную силу только по ударному импульсу.

Без данных о времени контакта и форме импульса силы такой расчёт выполнить нельзя.

Ошибка 5. Считать, что больший каталожный импульс автоматически означает большую эффективность выгрузки.

Результат зависит от конструкции, монтажа и свойств сыпучего материала.

Ошибка 6. Выбирать наиболее мощный молоток с большим запасом.

Избыточная ударная нагрузка может привести к повреждению стенки, сварных соединений или крепления оборудования.

14. Краткая памятка инженеру

Что важно запомнить

Сила удара — насколько сильно ударник воздействует на поверхность.

Количество движения — масса движущегося ударника, умноженная на его скорость.

Ударный импульс — изменение количества движения в результате действия силы за определённое время.

Энергия удара — энергия, связанная с движением ударного механизма и способная участвовать в процессе столкновения.

Сила, импульс и энергия описывают разные стороны ударного процесса.

Поэтому характеристики необходимо сравнивать только после проверки их физического смысла, единиц измерения и условий определения.

А при выборе пневматического молотка следует помнить: даже достоверная ударная характеристика сама по себе не гарантирует эффективного устранения зависания материала.

15. Заключение

Для правильного подбора одноударного пневматического молотка важно понимать, что означают его технические характеристики.

Ударный импульс, сила и энергия не являются взаимозаменяемыми показателями.

Значения в кг·м/с и Н·с относятся к величинам одинаковой размерности, но необходимо уточнять, какое именно физическое измерение или расчёт лежит в основе каталожного показателя.

Значения в Н·м нельзя автоматически считать силой удара или переводить в Н·с без дополнительных данных.

При сравнении моделей одной серии каталожные характеристики помогают предварительно оценить различия между типоразмерами.

Однако окончательный выбор определяется не только ударным воздействием, но и конструкцией бункера, свойствами материала, расположением молотка и условиями работы пневматической системы.

Главная задача инженера — подобрать не самый мощный молоток, а устройство, которое обеспечит необходимое воздействие без избыточной нагрузки на оборудование.

Дополнительные технические материалы Electro-Maximum

Как выбрать и установить одноударный пневматический молоток серий SK и SX

Подключение и автоматизация одноударных пневматических молотков серий SK и SX
