Практическое руководство по выбору оборудования, монтажу и подключению к пневматической системе

При выгрузке сыпучих материалов из бункеров и силосов нередко возникают зависания, сводообразование и налипание на стенках. На практике проблему иногда пытаются устранить ударами по корпусу ёмкости. Такой способ неудобен, не обеспечивает повторяемого воздействия и может привести к деформации стенки.

Для механизированного устранения подобных затруднений применяют промышленные вибраторы и одноударные пневматические молотки. Но прежде чем выбирать модель SK или SX, необходимо определить, какой характер воздействия подходит для конкретного материала и бункера, а затем проверить конструкцию ёмкости и параметры сжатого воздуха.

1. Какие проблемы возникают при выгрузке сыпучих материалов

Сводообразование — образование устойчивой перемычки материала над разгрузочным отверстием, препятствующей истечению.

Налипание — образование отложений на внутренних поверхностях бункера, воронки или продуктопровода.

Зависание — частичное или полное прекращение движения материала к разгрузочному отверстию.

Застойные зоны — участки материала, остающиеся неподвижными во время частичной выгрузки; в отдельных случаях материал движется преимущественно по центральному каналу.

Перед установкой дополнительного оборудования важно выяснить не только место нарушения, но и его причину. Повышенная влажность, слёживание, недостаточное проходное сечение или неудачная геометрия воронки могут потребовать решения, выходящего за рамки применения молотка или вибратора.

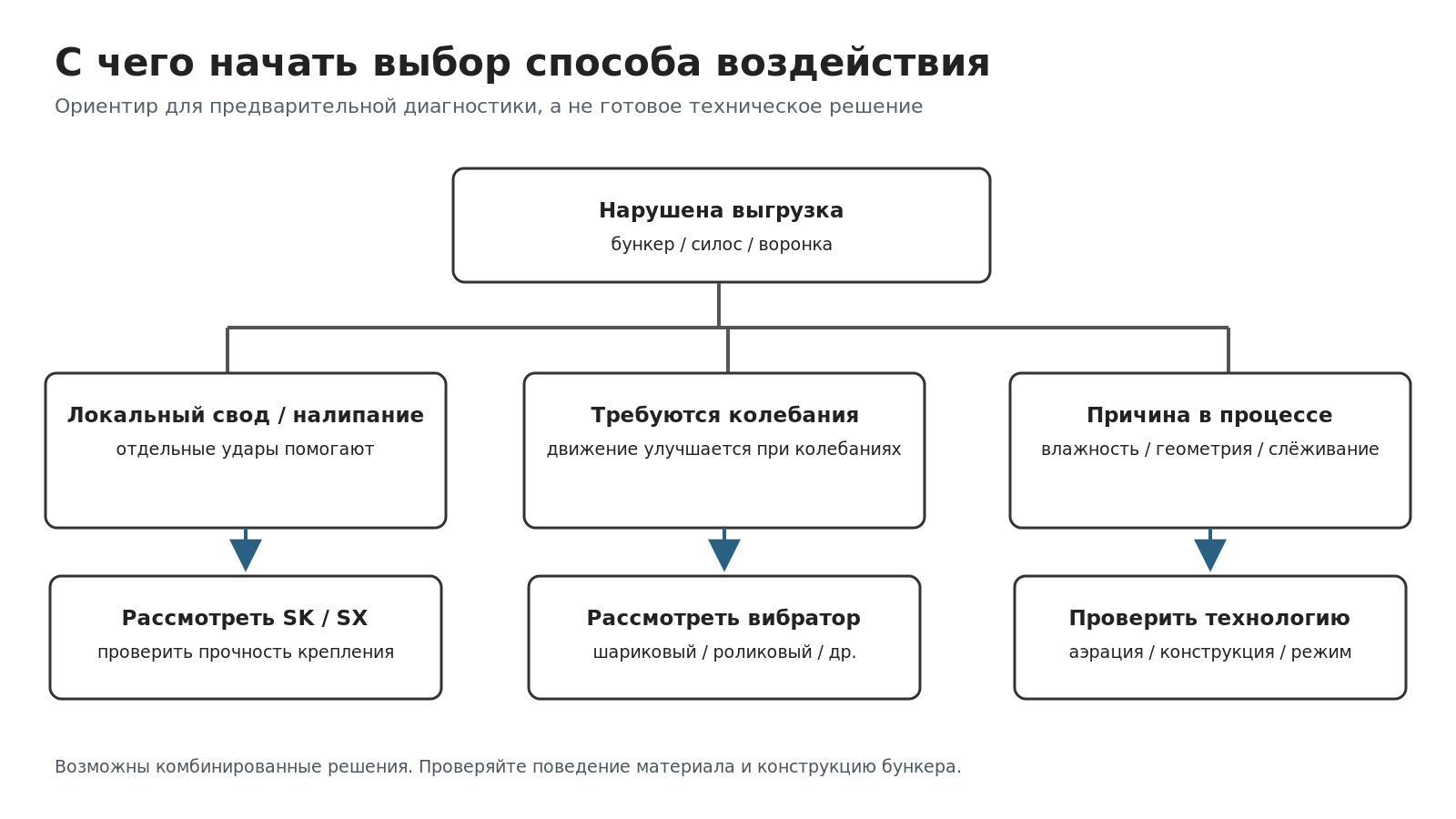

2. Что выбрать: одноударный молоток или промышленный вибратор

Оба типа оборудования передают механическое воздействие на конструкцию ёмкости. Различается характер этого воздействия: молоток выполняет отдельные удары, а вибратор создаёт колебания определённой частоты и интенсивности.

Пример. В дозировочном бункере с мукой периодически прекращается подача продукта на шнек. Если наблюдения показывают, что локальное воздействие на определённый участок стенки помогает разрушить свод и возобновить выгрузку, целесообразно рассмотреть одноударный молоток. Если же для стабильного движения продукта требуются колебания в течение всего времени дозирования, следует сравнить его с промышленным вибратором.

Это предварительная оценка, а не гарантия эффективности выбранного оборудования. Не следует продолжать удары по уже деформированной стенке без проверки её прочности.

Вибратор, как и одноударный молоток, необязательно должен работать постоянно: его можно включать только во время разгрузки. Выбор определяется свойствами материала и требуемым характером механического воздействия, а не только возможностью автоматизации.

3. Какие исходные данные нужны для подбора

3.1. Свойства материала

Необходимо установить наименование продукта, его ориентировочную насыпную плотность, влажность, размер частиц и склонность к налипанию, слёживанию и образованию сводов. Если свойства материала меняются при хранении, это также следует учитывать.

3.2. Конструкция бункера

Нужны основные габариты, форма ёмкости и разгрузочной части, материал и толщина стенки, положение разгрузочного отверстия, расположение рёбер жёсткости и сварных соединений. Отдельно оценивают состояние металла и возможность устройства надёжного монтажного основания.

3.3. Характер нарушения выгрузки

Нужно определить проблемную зону: над выпускным отверстием, на наклонной или вертикальной стенке, в переходном участке либо продуктопроводе. Полезны фотографии или схема бункера и описание того, что происходит при запуске питателя или открытии затвора.

3.4. Условия работы

До выбора молотка желательно знать доступное давление сжатого воздуха, приблизительную длину пневмолинии, режим разгрузки и требуемое управление — ручное или автоматическое.

4. Особенности одноударных молотков SK и SX

4.1. Серия SK

В распространённой конструкции серии SK ударный поршень удерживается в исходном положении магнитным полем. При подаче сжатого воздуха давление в рабочей камере возрастает. После преодоления усилия магнитного удержания поршень резко перемещается и наносит удар по опорному основанию; воздействие передаётся на конструкцию ёмкости.

После прекращения подачи и сброса давления возвратная пружина перемещает ударный механизм в исходное положение. Для следующего срабатывания необходим новый цикл подачи и сброса воздуха.

4.2. Серия SX

Молотки серии SX также предназначены для периодического ударного воздействия на стенки технологических ёмкостей. Отдельные исполнения SX-2 отличаются конструкцией ударного механизма и наличием дополнительных пневматических присоединений. Для некоторых моделей предусмотрены специальные варианты управления несколькими устройствами.

Назначение пневматических портов и конкретную схему подключения выбирают по документации соответствующей модели SX.

5. Технические характеристики серии SK

Значения расхода приведены как объём на одно срабатывание. Условия измерения и приведения объёма воздуха не установлены, поэтому эти цифры нельзя напрямую использовать для окончательного расчёта производительности компрессора.

Ударный импульс в кг·м/с численно равен импульсу в Н·с. Это не сила удара в ньютонах и не энергия удара в джоулях.

Ориентировочный выбор SK по толщине стенки

Эти диапазоны служат только ориентиром предварительного подбора. Для SK-100 подтверждённого универсального диапазона толщины стенки в используемых материалах нет.

Для рассматриваемых исполнений серии SX-2 в опубликованных карточках указаны ориентиры: SX-30-2 — до 1,5 мм; SX-40-2 — 1,5–4 мм. При подборе SX необходимо отдельно проверить характеристики конкретного исполнения.

Даже при совпадении толщины стенки необходимо учитывать её материал, жёсткость, размеры участка, монтажное основание и допустимую ударную нагрузку.

6. Как использовать ударный импульс для выбора модели

Толщина стенки позволяет наметить подходящие типоразмеры, но не определяет необходимую интенсивность воздействия. Ещё одна полезная характеристика для сравнения молотков одной серии — каталожный ударный импульс.

Для предварительного сопоставления двух моделей используют простое отношение:

K = J₂ / J₁, где J₁ и J₂ — ударные импульсы сравниваемых моделей.

Например, для SK-40 и SK-60:

K = 7,4 / 2,2 ≈ 3,36.

Таким образом, каталожный ударный импульс SK-60 примерно в 3,4 раза больше, чем SK-40. Такое сравнение корректно как сопоставление опубликованных показателей при условии одинаковой методики их определения.

Это не означает, что SK-60 устраняет зависание в 3,4 раза эффективнее. Результат зависит от конструкции бункера, передачи удара через монтажный узел и свойств материала. Также по одному импульсу нельзя определить максимальную силу удара: для этого нужно знать характер и продолжительность ударного взаимодействия.

Пример выбора между SK-40 и SK-60

Предположим, толщина стенки бункера составляет около 3 мм — граница ориентировочных диапазонов двух моделей. При предварительном выборе нужно дополнительно выяснить:

• Каковы размеры ёмкости и площадь проблемной зоны?
• Насколько устойчивы своды или налипшие отложения?
• Достаточно ли отдельного умеренного воздействия для возобновления выгрузки?
• Допускает ли монтажный участок более интенсивную ударную нагрузку?
• Не эффективнее ли установить два меньших молотка в разных проблемных зонах вместо одного более мощного?

Для небольшого бункера с локальным и сравнительно слабым налипанием сначала имеет смысл рассмотреть меньший типоразмер. Для крупной ёмкости или более выраженного зависания — молоток с большим импульсом либо несколько устройств. Окончательный выбор проверяют по работе материала и прочности конструкции.

Универсальной формулы, которая по массе загруженного продукта автоматически определяет необходимый ударный импульс, нет. Вес материала сам по себе не показывает прочность свода и требуемую нагрузку для его разрушения.

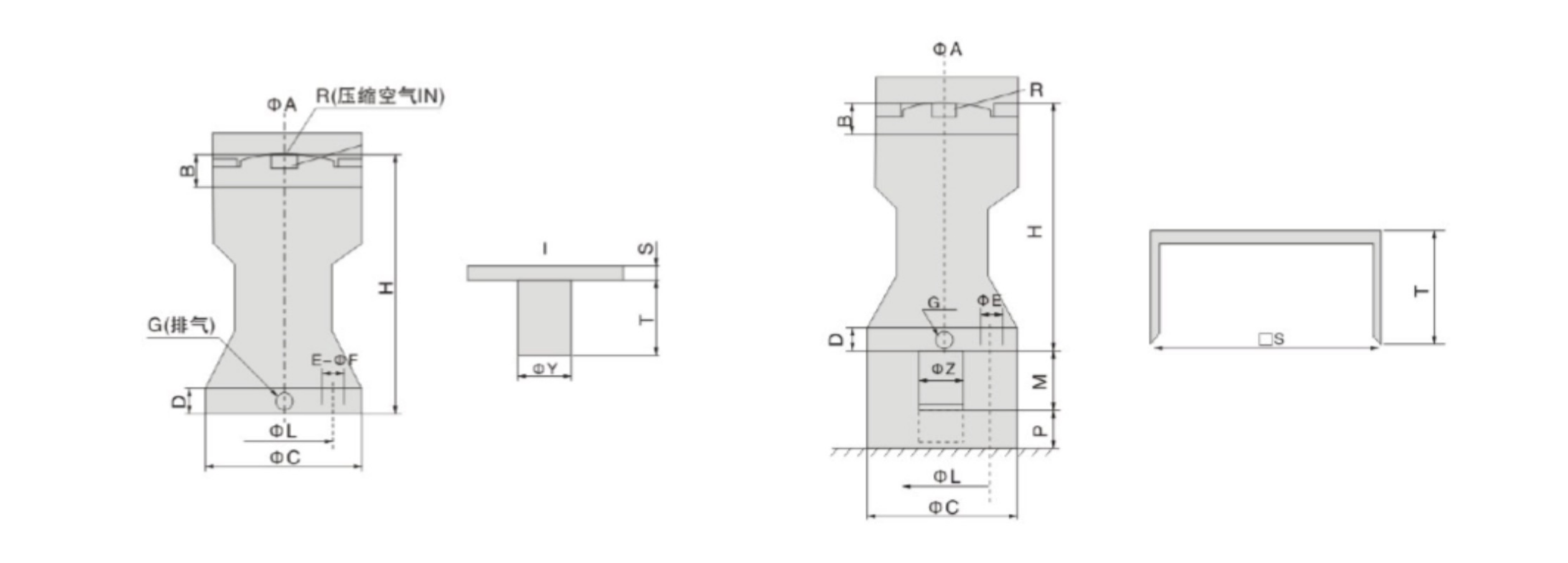

7. Габаритные и присоединительные размеры серии SK

Размерный чертёж необходим для изготовления монтажного основания, проверки крепёжных отверстий и подключения пневматических линий. Буквенные обозначения ниже относятся к размерному чертежу серии SK и должны рассматриваться совместно с ним.

Габаритные и конструктивные размеры, мм

Дополнительные размеры и пневматические присоединения

На чертеже R обозначает подключение рабочего сжатого воздуха, G — атмосферное присоединение. Номинальный размер резьбы не заменяет проверки её стандарта и реального проходного сечения фитинга.

При выборе места монтажа необходимо предусмотреть доступ для подключения трубок, контроля крепежа и обслуживания.

8. Место установки и монтаж

Молоток располагают в зоне, воздействие на которую способно восстановить движение материала. Место выбирают не только по удобству доступа, но и по положению проблемной зоны, конструкции ёмкости и возможностям передачи ударной нагрузки.

Для крепления применяют соответствующее монтажное основание — пластину, усиливающую накладку или профиль. Оно должно обеспечивать надёжную фиксацию и передачу удара без недопустимой деформации стенки и повреждения сварных соединений.

В технических рекомендациях серии SK встречается усиление тонкостенного участка стальной пластиной толщиной не менее 10 мм. Однако это не универсальный размер для любого бункера: габариты пластины, её толщина и способ крепления зависят от конструкции и воспринимаемой нагрузки.

Для крепёжных соединений рекомендуется применять элементы соответствующего класса прочности; в инструкции SK приведены болты класса 8.8. Момент затяжки назначают по размеру крепежа и конструкции соединения, а не одним значением для всего модельного ряда.

Необходимо предусмотреть защиту резьбовых соединений от самоотвинчивания, а при установке на высоте — страховочное крепление, препятствующее падению молотка при повреждении основного узла.

Нельзя проверять действие незакреплённого молотка. Если стенка бункера уже промята, имеются трещины или ослаблены сварные соединения, сначала оценивают состояние конструкции и возможность её восстановления.

На производствах с горючей пылью, в том числе мучной, дополнительно учитывают требования к взрывопожарной безопасности. Наличие пневматического привода само по себе не подтверждает пригодность устройства для взрывоопасной зоны.

9. Подключение к системе сжатого воздуха

Для стабильной работы молотка важны не только давление в пневмосети, но и пропускная способность распределителя, длина и внутренний диаметр трубки, проходные сечения фитингов и возможность полного сброса давления после срабатывания.

9.1. Состав типовой пневмосистемы

Пневмосистема включает источник сжатого воздуха, запорную арматуру для обслуживания, фильтр и регулятор давления с манометром, управляющий распределитель, соединительные трубки, фитинги и молоток.

Необходимость подачи масла определяется требованиями конкретного исполнения. В одной из инструкций серии SK предусматриваются лубрикатор и пневматическое масло ISO VG32; это не означает, что одинаковые требования действуют для всех устройств SK и SX.

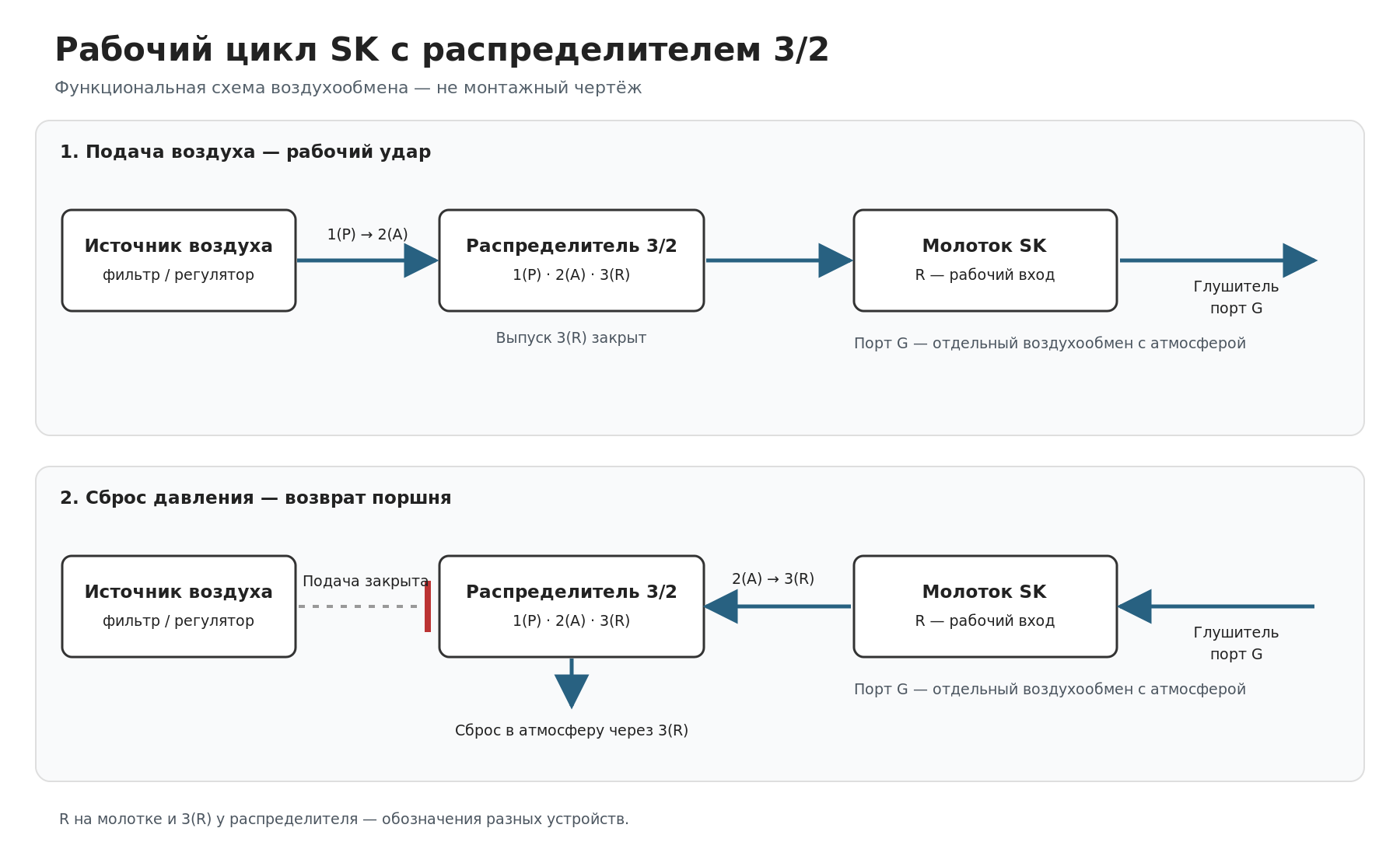

9.2. Почему для распространённой схемы SK нужен распределитель 3/2

Для молотка, у которого рабочая камера наполняется и опорожняется через одну линию, применяют трёхлинейный двухпозиционный распределитель 3/2 с подходящим исходным положением.

У нормально закрытого исполнения используются три порта:

• 1 (P) — подача сжатого воздуха;
• 2 (A) — соединение с рабочим входом молотка;
• 3 (R) — выпуск воздуха в атмосферу.

При включении соединяются 1(P) и 2(A): воздух поступает в рабочую камеру и вызывает удар. После снятия команды подача перекрывается, а порт 2(A) соединяется с 3(R). Давление в рабочей линии и камере падает, и возвратный механизм подготавливает молоток к следующему удару.

Обозначение R на корпусном чертеже молотка и обозначение 3(R) на распределителе относятся к разным устройствам: первое обозначает вход молотка, второе — выпуск распределителя.

9.3. Типичная ошибка: клапан 2/2 и один удар

Обычный двухлинейный клапан 2/2 может только открыть или перекрыть подачу воздуха. Если схема не содержит отдельного пути сброса, после первого удара рабочая камера остаётся под давлением. Возврат поршня затрудняется, и повторного срабатывания не происходит.

При жалобе «молоток ударил один раз и перестал работать» прежде всего проверяют, обеспечивает ли пневматическая схема чередование подачи и сброса воздуха. Клапан 2/2 допустим только в специально организованной схеме с отдельным сбросом давления.

9.4. Для чего нужен глушитель на корпусе SK

В конструкции рассматриваемых молотков SK есть отдельная полость, сообщающаяся с атмосферой через отверстие на корпусе. На нём установлен глушитель с пористым воздухопроницаемым элементом.

При рабочем ходе поршня воздух из этой полости вытесняется через глушитель. При возврате поршня полость заполняется атмосферным воздухом через тот же элемент. Таким образом, воздухообмен происходит в обоих направлениях.

Пористый материал снижает шум выпуска и может задерживать часть загрязнений при поступлении воздуха. Это полезно при работе в запылённом помещении, например с мукой или цементом. Однако степень фильтрации штатного элемента не установлена; считать его полноценным фильтром тонкой очистки нельзя.

Нельзя герметично перекрывать атмосферное отверстие. Глушитель необходимо периодически проверять на засорение: повышенное сопротивление проходу воздуха может нарушать движение поршня.

Глушитель на корпусе не заменяет выпускной порт распределителя 3/2. Они обслуживают разные воздушные полости.

9.5. Трубки и фитинги: почему недостаточно подходящей резьбы

Слишком узкая или длинная линия ограничивает расход воздуха и может вызывать падение давления непосредственно при срабатывании. Присоединительная резьба 1/4″ сама по себе не гарантирует достаточного проходного сечения фитинга или трубки.

Для наглядности сравним два распространённых размера пневмотрубок:

Площадь внутреннего прохода трубки диаметром 6 мм в 2,25 раза больше площади прохода трубки 4 мм. Но фактический расход увеличивается не обязательно в той же пропорции: его ограничивают давление, длина линии, распределитель и фитинги.

При выборе необходимо учитывать всю трассу: от распределителя до молотка, включая переходники и дросселирующие элементы. Универсальный диаметр трубки для всех молотков SK или SX назначать нельзя. Его выбирают по требуемому расходу, длине магистрали и допустимому падению давления.

9.6. Качество и контроль давления воздуха

Следует использовать очищенный сжатый воздух с контролируемым давлением и удалением конденсата. Давление устанавливают в пределах, предусмотренных для конкретной модели.

Если молоток срабатывает слабо или нерегулярно, полезно проверить давление вблизи его рабочего входа во время цикла. Манометр на удалённом компрессоре не всегда показывает фактическое падение давления в длинной или узкой линии.

10. Ручное и автоматическое управление

Для простой установки подойдёт ручной распределитель 3/2 с кнопочным либо рычажным приводом. Оператор инициирует отдельные удары по мере необходимости.

Для автоматизированного оборудования применяется электромагнитный распределитель с управлением от реле времени, программируемого реле или ПЛК. Целесообразно разрешать срабатывания при работе питателя, транспортёра или открытом разгрузочном затворе и прекращать их после остановки выгрузки.

Частоту и количество ударов подбирают по фактическому результату и допустимым характеристикам молотка. Избыточное воздействие без движения материала может способствовать уплотнению некоторых мелкодисперсных продуктов.

Подробнее о вариантах управления: Подключение и автоматизация одноударных пневматических молотков серии SK и SX.

11. Проверка перед пуском и обслуживание

Перед первым включением проверяют правильность механического крепления, страховочное устройство (если требуется), герметичность соединений, настройки давления, схему распределителя, возможность сброса рабочего воздуха и проходимость атмосферного глушителя.

В эксплуатации необходимо контролировать фильтр подготовки воздуха, наличие конденсата, трубки и фитинги, крепёж и состояние глушителя. Указания по смазке, разборке и проверке поршня применяют с учётом инструкции конкретного исполнения.

Перед обслуживанием отключают источник сжатого воздуха и сбрасывают остаточное давление в системе. Пробные удары допускаются только при надёжно закреплённом устройстве и выполнении требований безопасности.

Типичные признаки неисправности

При диагностике сначала исключают ошибки подключения и подготовки воздуха. Разборку молотка проводят только после отключения и сброса давления.

12. Практический алгоритм выбора модели

Шаг 1. Определите, что препятствует выгрузке: свод, налипание, уплотнение или конструкция бункера.

Шаг 2. Решите, достаточно ли отдельного ударного воздействия или нужна вибрация другого характера.

Шаг 3. Уточните свойства материала и расположение проблемной зоны.

Шаг 4. Проверьте конструкцию, габариты, материал и толщину стенки.

Шаг 5. По ориентировочной таблице выберите возможные модели SK или SX; сравните их ударные характеристики, не забывая о допустимой нагрузке на стенку.

Шаг 6. Определите место установки и необходимость усиления монтажного участка.

Шаг 7. Проверьте давление, распределитель, сечения фитингов, длину трубки и схему сброса воздуха.

Шаг 8. Выберите ручное или автоматическое управление, согласованное с процессом разгрузки.

Шаг 9. После монтажа оцените результат, устойчивость работы и состояние конструкции. При недостаточной эффективности пересмотрите место воздействия, количество устройств или способ устранения проблемы.

13. Какие данные подготовить для консультации

Для предварительного подбора желательно предоставить наименование материала, его влажность и насыпную плотность (если известны), размеры и фотографии бункера, толщину и материал стенки, описание места зависания, рабочее давление воздуха, предполагаемую длину линии и способ управления.

Эти сведения помогут выбрать подходящий типоразмер и определить, какие параметры требуют дополнительной проверки перед установкой.

Заключение

Выбор одноударного молотка начинается не с номера модели, а с анализа нарушения выгрузки. После выбора ударного способа воздействия модель предварительно подбирают с учётом толщины и конструкции стенки, размеров бункера, свойств материала и каталожного ударного импульса.

Не менее важны правильное монтажное основание и полный пневматический цикл: подача воздуха, удар и последующий сброс давления. Именно ошибки в подключении и недостаточная пропускная способность трубопроводов нередко становятся причиной неправильной работы исправного молотка.

Правильно подобранное устройство должно устранять конкретную технологическую проблему без необоснованных ударов и недопустимых нагрузок на конструкцию ёмкости.
