Сенсорный экран (тачскрин) с накладкой для Hakko Monitouch 10.4", V9100iC / V9100iS / V9100iCD / V9100iSD / V9100ISLBD-U157 / V9100iCD-U003

Сенсорный модуль используется как сервисная запасная часть при ремонте панелей серии V9100, если TFT-матрица и электроника панели остаются исправными.

Монтаж требует аккуратного демонтажа старого стекла, очистки посадочной поверхности. После установки рекомендуется выполнить процедуру калибровки сенсора через сервисное меню панели.



Инструкция по замене сенсорного экрана.



Ремонт панелей оператора HMI

Выполняем ремонт на компонентном уровне:
• Замена дисплеев и сенсорных экранов
• Замена корпусов, клавиатур и других узлов
• Профессиональная чистка и восстановление

Сокращаем простой оборудования.

Для предварительной оценки стоимости направьте описание неисправности и фото шильдика на info@electro-maximum.ru

 Количество В корзину Предзаказ

Тип изделия: HMI (запасная часть — сенсорный экран)
Производитель панели: Hakko Electronics
Серия: Monitouch V9100

Совместимые модели:

  • V9100iC

  • V9100iS

  • V9100ISLBD-U157

  • V9100iCD

  • V9100iSD

  • V9100iCD-U003

Состояние: Новое
Комплектация:

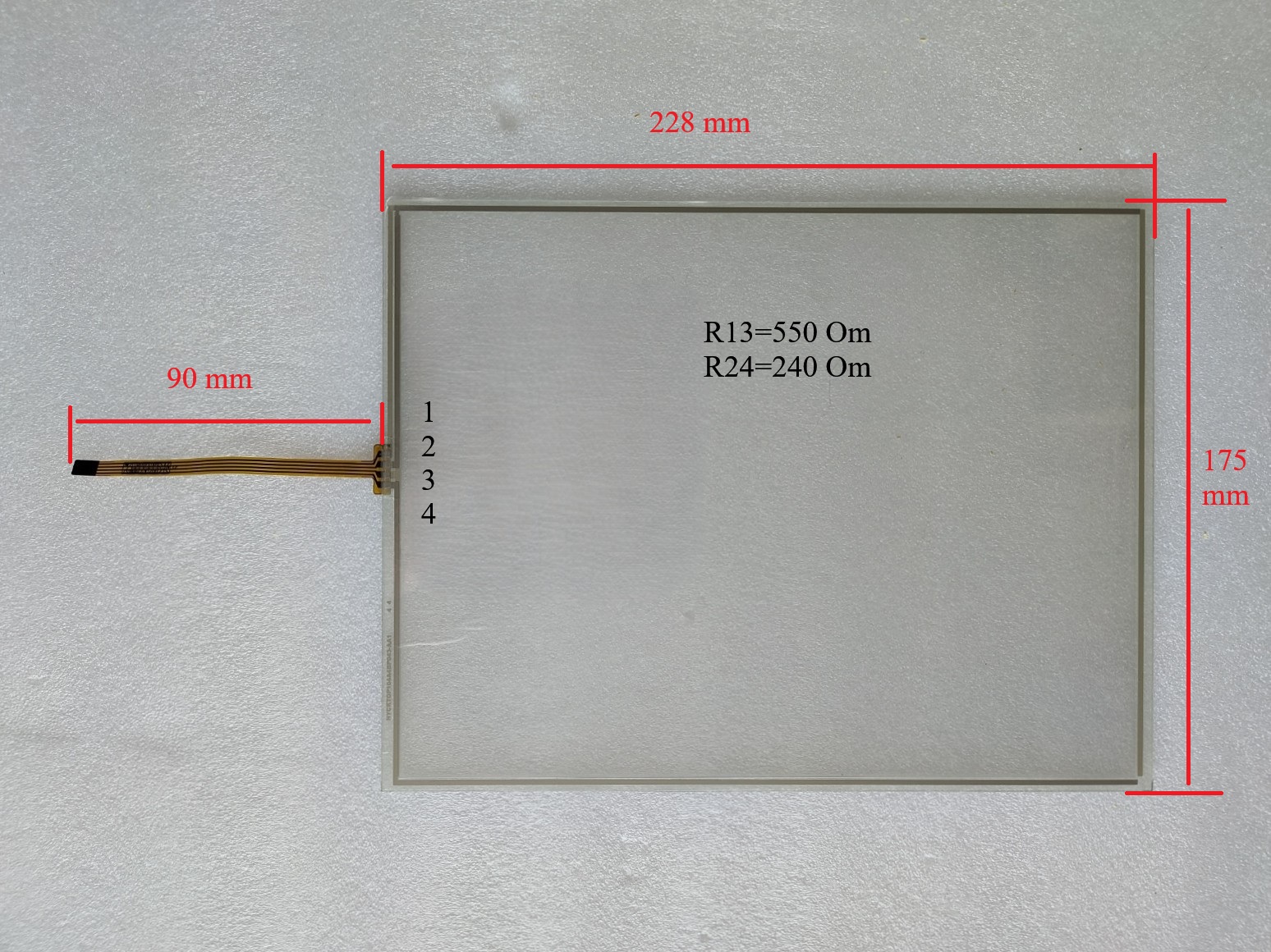

  • сенсорный экран (резистивное стекло)

  • фронтальная декоративная накладка

Комплект применяется для восстановления сенсорного управления панелей оператора при повреждении или износе сенсорного слоя.

Замена тачскрина позволяет сохранить штатную панель управления и программную конфигурацию оборудования, что особенно важно для промышленной автоматизации и технологических линий.

Технические особенности

  • Диагональ сенсорного экрана: 10.4"

  • Тип сенсора: 4-проводной резистивный

  • Тип ввода: палец / стилус / работа в перчатках

  • Конструкция: стеклянная сенсорная панель с FPC-шлейфом

  • Совместимость: панели серии V9100

Резистивная технология обеспечивает устойчивую работу в условиях загрязнений, вибраций и электромагнитных помех, что делает её стандартом для HMI промышленного оборудования.
