Назначение
Сенсорный экран и лицевая рамка предназначены для ремонта промышленных панелей оператора Beijer Electronics H-series H-T60 с диагональю дисплея 5,7″.
Комплект применяется при повреждении или износе штатного сенсорного стекла, в том числе при:
- отсутствии реакции на нажатие;
- некорректном определении координат;
- самопроизвольных нажатиях;
- повреждении или продавливании рабочей поверхности;
- трещинах сенсорного стекла;
- повреждении лицевой рамки.
Изделие является ремонтной запасной частью и не является комплектной панелью оператора.
Совместимость
По заводской документации Beijer к семейству H-T60 относятся, в частности:
| Модель панели | Part Number | Тип дисплея | Статус обозначения |
|---|---|---|---|
| H-T60t-Ne | 300-56702 | 5,7″ Color TFT | подтверждено Beijer |
| H-T60t-Pe | 300-56603 | 5,7″ Color TFT | подтверждено Beijer |
| H-T60t-S | 300-56502 | 5,7″ Color TFT | подтверждено Beijer |
| H-T60B-S / H-T60b-S | 300-56813 | 5,7″ Mono STN | подтверждено Beijer |
| H-T60b-Ne | не установлен | 5,7″ Mono STN | модель указана в руководстве H-T60 |
| H-T60b-Pe | не установлен | 5,7″ Mono STN | модель указана в руководстве H-T60 |
Также в каталогах ремонтных комплектующих встречаются обозначения H-T60t-SA, H-T60B-PE, H-T60B-SQ. Для этих вариантов перед заказом необходимо дополнительно сверять исполнение панели и установленного сенсорного экрана.
Важно: принадлежность панели к серии H-T60 сама по себе не является достаточным подтверждением совместимости ремонтного комплекта.
Перед заказом необходимо проверить:
- полную модель панели по шильдику;
- внешний размер сенсорного экрана — 132 × 104,5 мм;
- количество контактов шлейфа — 4 pin;
- расположение шлейфа;
- длину шлейфа;
- шаг и конструкцию контактной площадки;
- внешний вид и исполнение лицевой рамки.
При отличии хотя бы одного из этих параметров рекомендуется направить фотографию панели, шильдика и демонтированного сенсорного экрана для дополнительной проверки.
Характеристики сенсорного экрана

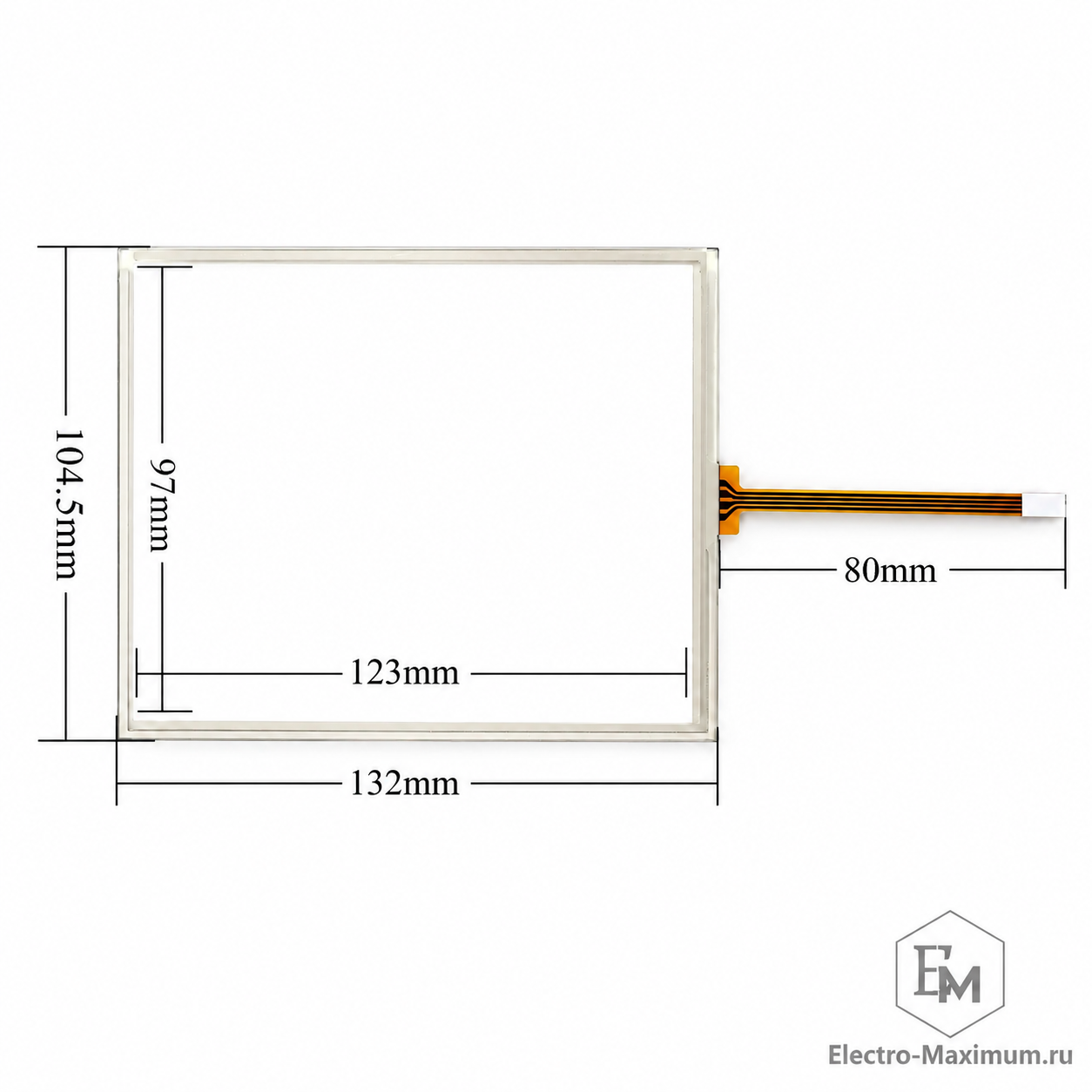

| Параметр | Значение |
| Тип изделия | сенсорный экран / тачскрин |
| Назначение | ремонт HMI-панелей Beijer H-T60 |
| Диагональ панели | 5,7″ |
| Технология сенсора | резистивная |
| Внешний размер сенсорного экрана | 132 × 104,5 мм |
| Источник размера | собственное измерение Electro-Maximum |
| Количество контактов | 4 pin |
| Тип подключения | гибкий FPC-шлейф |
| Длина шлейфа | около 55 мм, требуется сверка по партии |
| Шаг контактов | около 1,0 мм, требуется сверка перед публикацией |
| Активная область сенсорного экрана | не подтверждена |
| Производитель сенсорного экрана | не указан / зависит от партии |
| Состояние | новое |
| Применение | ремонт и восстановление панели оператора |
Справка об оборудовании и жизненный цикл
Beijer H-T60 относится к промышленным панелям оператора семейства H-series.
Панели оснащались сенсорным управлением и 5,7-дюймовыми LCD-дисплеями с разрешением 320 × 240 пикселей.
В семействе применялись различные исполнения:
- H-T60t — панели с цветным TFT LCD;
- H-T60b — панели с монохромным STN LCD;
- версии S, Pe, Ne отличаются функциональностью и коммуникационными возможностями панели.
Размер лицевой части панели H-T60 составляет приблизительно 195 × 145 мм, монтажный вырез — 185,8 × 135,8 мм.
Активная область штатного LCD составляет 117,2 × 88,4 мм.
Серия относится к предыдущему поколению оборудования Beijer и снята с серийного производства. Поэтому ремонт с заменой сенсорного экрана и лицевых элементов остаётся актуальным способом восстановления установленного оборудования без переделки шкафа управления и проекта автоматизации.
Гарантия
Гарантия — 12 месяцев.
Гарантия не распространяется на механические повреждения стекла и шлейфа, следы неправильного монтажа, перегиб или повреждение FPC-шлейфа, а также повреждения, возникшие вследствие нарушения условий эксплуатации.
