Ремонтный комплект предназначен для восстановления лицевой и сенсорной частей операторских панелей Omron NT21 Series:

• NT21-ST121-E;
• NT21-ST121B-E.

Комплект состоит из сенсорного экрана и декоративной лицевой мембраны.

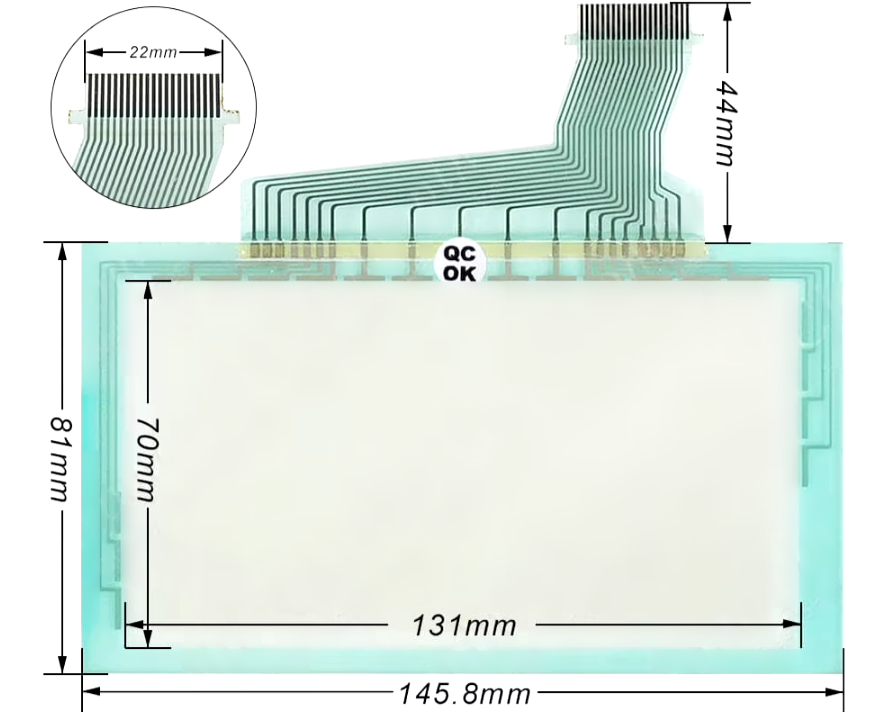

Сенсорный экран имеет внешний размер 145,5 × 82 мм и прозрачную область 128 × 69,5 мм. Подключение выполняется гибким многоконтактным шлейфом длиной 45 мм с 20 контактами. Ширина контактной части шлейфа — 22 мм.

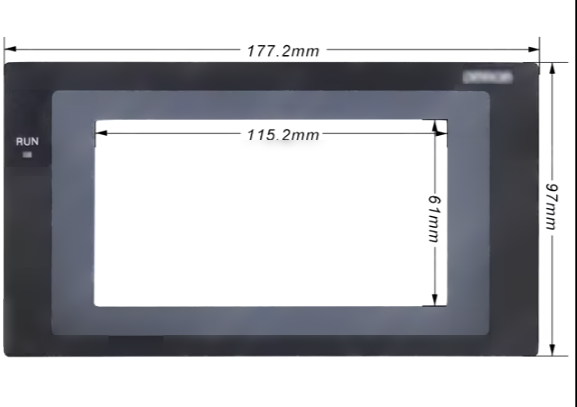

Декоративная мембрана имеет внешний размер 178 × 96,5 мм, размер прозрачного окна — 116,2 × 60,5 мм.

Для панелей Omron NT21 существуют два цветовых исполнения лицевой части:

• NT21-ST121-E — бежевое исполнение;
• NT21-ST121B-E — чёрное исполнение.

По обозначениям поставщика декоративные мембраны встречаются как Type A и Type B. Эти обозначения не являются заводскими обозначениями Omron и используются только для различения исполнения ремонтной детали.

Перед заказом рекомендуется проверить полное обозначение панели на заводском шильдике и сравнить цвет и конструкцию установленной лицевой мембраны.

Назначение

Комплект применяется при ремонте панелей оператора Omron NT21 при:

• отсутствии реакции на нажатие;
• некорректной работе сенсорного ввода;
• локальных зонах нечувствительности;
• механическом повреждении сенсорного экрана;
• царапинах, потёртостях или повреждении лицевой мембраны;
• восстановлении внешнего вида панели после ремонта.

Сенсорный экран

Источник размеров

Размеры 145,5 × 82 мм, прозрачная область 128 × 69,5 мм, длина шлейфа 45 мм и ширина контактной части 22 мм подтверждены по размерным изображениям изделия.

Количество контактов 20 pin

Декоративная мембрана

Исполнения мембраны

Чёрное исполнение

Предназначено для панели:

Omron NT21-ST121B-E

В размерной документации поставщика обозначается как Type A.

Бежевое исполнение

Предназначено для панели:

Omron NT21-ST121-E

В размерной документации поставщика обозначается как Type B.

Примечание: Type A и Type B - обозначения поставщика ремонтных деталей, а не официальные модификации Omron.

Совместимость

Подтверждённая совместимость

• Omron NT21-ST121-E
• Omron NT21-ST121B-E

Для выбора мембраны необходимо учитывать цвет лицевой части панели:

• NT21-ST121-E — бежевая;
• NT21-ST121B-E — чёрная.

Перед заказом рекомендуется проверить

1. Полную модель HMI на заводском шильдике.
2. Внешний размер установленного сенсорного экрана.
3. Расположение шлейфа.
4. Длину шлейфа.
5. Количество контактов — 20 pin.
6. Исполнение и цвет декоративной мембраны.

Совместимость не следует определять только по внешнему сходству или размеру дисплея.

Маркировка и обозначения

Модели оборудования Omron

NT21-ST121-E
NT21-ST121B-E

Обозначения ремонтной мембраны поставщика

Type A — чёрное исполнение
Type B — бежевое исполнение

Обозначения Type A / Type B не являются OEM-номерами Omron.

Справка об оборудовании

Omron NT21 — компактная промышленная панель оператора серии Programmable Terminal.

Панели NT21-ST121-E и NT21-ST121B-E оснащены монохромным STN LCD-дисплеем с разрешением 260 × 140 точек. Эффективная область штатного LCD составляет 117 × 63 мм.

Штатная сенсорная система панели имеет резистивный принцип действия и чувствительна к механическому нажатию.

Габариты всей панели Omron NT21 составляют 190 × 110 × 53,5 мм, номинальное питание — 24 VDC.

Важно: разрешение, размеры LCD, питание и габариты HMI являются характеристиками самой панели Omron NT21 и не являются характеристиками поставляемого ремонтного комплекта.

Серия Omron NT11 / NT21 снята с производства в марте 2019 года, поэтому замена сенсорного экрана, мембраны, дисплея и других ремонтопригодных узлов позволяет поддерживать установленное оборудование в эксплуатации.

Гарантия

12 месяцев.

Гарантия распространяется на производственные дефекты при соблюдении условий монтажа и эксплуатации.

К гарантийным случаям не относятся:

• механические повреждения сенсорного экрана;
• трещины и сколы;
• повреждение или перелом шлейфа;
• повреждение контактов;
• следы неправильного монтажа;
• повреждения, возникшие вследствие неправильной эксплуатации оборудования.
