Сенсорный экран и мембранная плёнка Hakko MONITOUCH V606e
Ремонтный комплект предназначен для восстановления передней части промышленных панелей оператора Hakko / Fuji Electric MONITOUCH серии V606e.
Применяется при повреждении сенсорного экрана, нарушении реакции на нажатие, повреждении поверхности тачскрина, а также при износе или механическом повреждении декоративной лицевой мембраны.
Комплект предназначен для следующих моделей:
- V606eM10
- V606eM20
- V606eC10
- V606eC20
Панели серии V606e имеют экран 5,7″ с разрешением 320 × 240 точек и аналоговую сенсорную систему. Исполнения с индексом C оснащены цветным STN LCD, исполнения M — монохромным STN LCD. Цифра 1 в обозначении соответствует исполнению без SRAM, цифра 2 — исполнению со встроенной SRAM 128 KB.
Ремонтный комплект не является полной панелью оператора. LCD-дисплей, корпус, электронные платы и другие узлы HMI в комплект не входят.
Что проверить перед заказом
Перед заказом рекомендуется проверить:
- полную модель панели оператора;
- маркировку V606eM10 / V606eM20 / V606eC10 / V606eC20;
- внешний вид и расположение надписей на мембранной плёнке;
- наружные размеры сенсорного экрана;
- положение и длину гибкого шлейфа;
- ширину контактной части шлейфа;
- количество контактов разъёма сенсорного экрана.
Если установленный сенсорный экран или лицевая мембрана отличаются от представленных на фотографиях, перед заказом рекомендуется направить фотографию шильдика панели и демонтированных деталей для проверки.
Технические характеристики

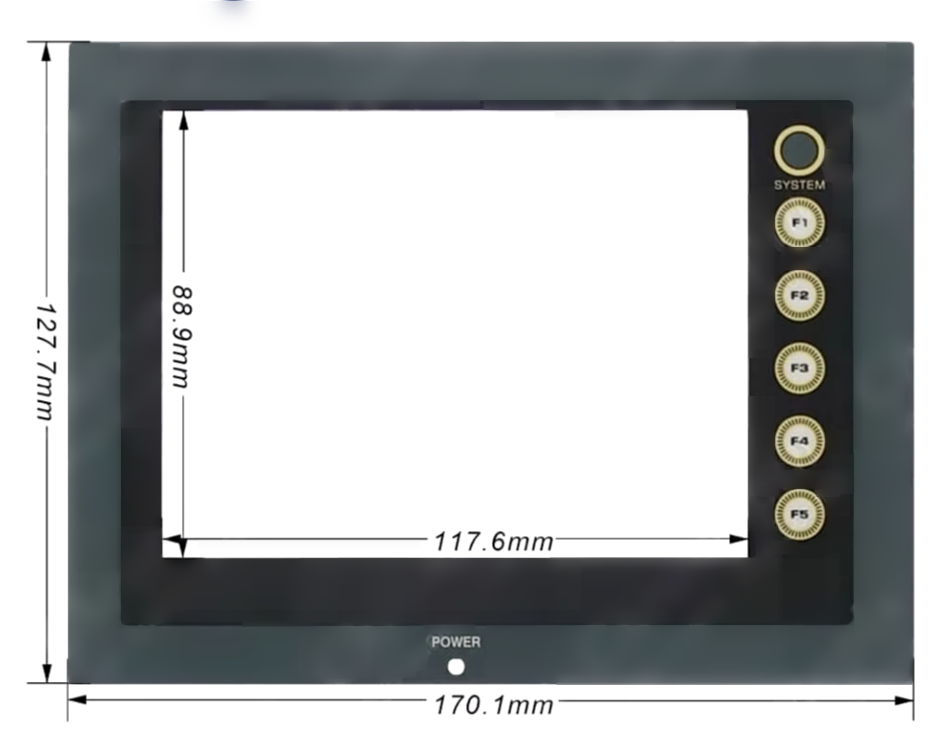

6.1. Декоративная мембранная плёнка
| Характеристика | Значение |
|---|---|
| Тип изделия | Декоративная лицевая мембранная плёнка |
| Применение | HMI Hakko / Fuji Electric MONITOUCH V606e |
| Наружные размеры | 170,1 × 127,7 мм |
| Размер окна дисплея | 117,6 × 88,9 мм |
| Цвет | Тёмно-серый / чёрный |
| Обозначения | SYSTEM, F1, F2, F3, F4, F5, POWER |
| Количество функциональных обозначений | 6 |
| Индикатор | POWER |
Размеры указаны на размерном изображении существующего товара Electro-Maximum.

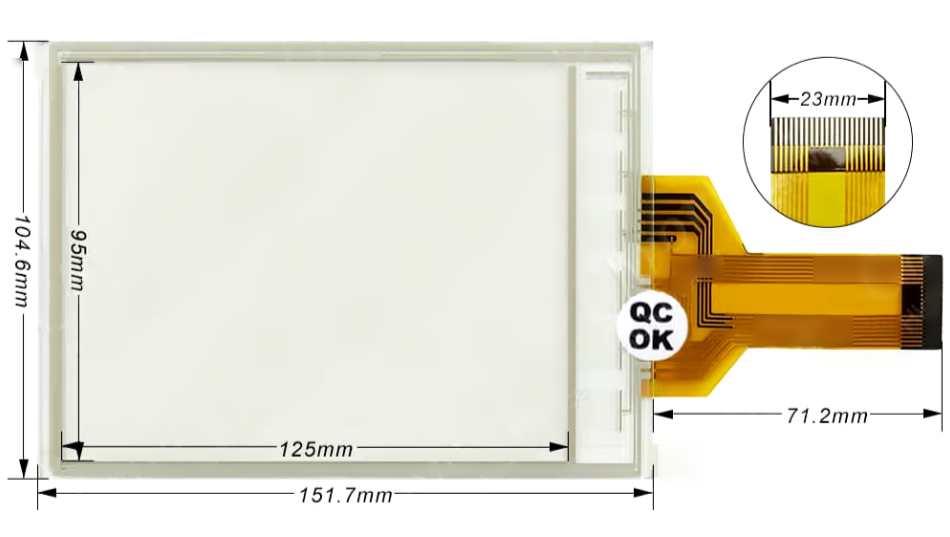

6.2. Сенсорный экран
| Характеристика | Значение |
| Тип изделия | Сенсорный экран / touch panel |
| Диагональ панели HMI | 5,7″ |
| Технология | Резистивная, аналоговая |
| Наружные размеры | 151,7 × 104,6 мм |
| Внутренняя область по размерному изображению | 125 × 95 мм |
| Длина шлейфа | 71,2 мм |
| Ширина контактной части шлейфа | 23 мм |
| Количество контактов | 22 pin |
| Исполнение шлейфа | Гибкий плоский шлейф FPC |
| Расположение шлейфа | Справа относительно сенсорного экрана |
Размеры 151,7 × 104,6 мм, внутренняя область 125 × 95 мм, длина шлейфа 71,2 мм и ширина контактной части 23 мм указаны на размерном изображении товара Electro-Maximum.
Для совместимого сенсорного экрана V606eM20 независимые специализированные поставщики также указывают приблизительно 151,5 × 105 мм, длину шлейфа 71 мм, ширину 23 мм и 22 контакта, что согласуется с конструкцией поставляемого сенсорного экрана.
Совместимость
| Производитель | Серия | Модель |
| Hakko / Fuji Electric | MONITOUCH V606e | V606eM10 |
| Hakko / Fuji Electric | MONITOUCH V606e | V606eM20 |
| Hakko / Fuji Electric | MONITOUCH V606e | V606eC10 |
| Hakko / Fuji Electric | MONITOUCH V606e | V606eC20 |
Официальная документация Fuji Electric подтверждает семейство V606e и систему обозначений моделей C/M и 1/2. Применяемость единого комплекта «сенсорный экран + лицевая мембрана» к четырём указанным исполнениям дополнительно подтверждается специализированными поставщиками запасных частей для HMI.
Различия совместимых панелей
| Модель | Тип LCD | Память SRAM |
| V606eM10 | STN монохромный | Без SRAM |
| V606eM20 | STN монохромный | SRAM 128 KB |
| V606eC10 | STN цветной | Без SRAM |
| V606eC20 | STN цветной | SRAM 128 KB |
Все исполнения относятся к серии V606e с диагональю дисплея 5,7″ и разрешением 320 × 240.
Различия относятся к конструкции самой панели оператора и не означают, что в комплект поставляются разные варианты дисплея.
Назначение изделия
Комплект предназначен для ремонта HMI при:
- повреждении или растрескивании сенсорного экрана;
- отсутствии реакции на нажатие;
- нестабильной работе сенсорного управления;
- повреждении поверхности сенсорного экрана;
- износе декоративной мембранной плёнки;
- повреждении или загрязнении лицевой панели;
- восстановлении внешнего вида HMI после ремонта.
Комплект не устраняет неисправности LCD-дисплея, подсветки, блока питания, процессорной платы или других электронных узлов панели.
Гарантия
Гарантия — 12 месяцев.
Гарантия не распространяется на:
- механические повреждения;
- трещины и сколы;
- повреждение или залом шлейфа;
- повреждение контактной группы;
- следы неправильного монтажа;
- повреждения в результате нарушения условий эксплуатации.
