Сенсорный экран и декоративная мембрана предназначены для ремонта промышленных панелей оператора Mitsubishi Electric GOT1000 GT15 серии 5,7″.
Комплект применяется при износе или повреждении сенсорного экрана, отсутствии реакции на нажатие, ошибочных срабатываниях, механическом повреждении сенсорной поверхности, а также при повреждении или износе наружной декоративной мембраны.
Поставляемый комплект является ремонтным заменителем. Если производитель конкретной партии отдельно не подтверждён как Mitsubishi Electric, изделие не следует обозначать как оригинальную запасную часть Mitsubishi.
Mitsubishi GOT1000 GT1555-QTBD
Mitsubishi GOT1000 GT1555-QSBD
Официальная документация Mitsubishi указывает для этих панелей экран 5,7″ с разрешением 320 × 240 и матричный резистивный сенсор с 300 зонами — 15 строк × 20 столбцов.
Сенсорный экран:
Декоративная мембрана:
Сенсорный экран:
Декоративная мембрана:
| Параметр | Значение |
|---|---|
| Тип изделия | Сенсорный экран + декоративная мембрана |
| Назначение | Ремонт HMI |
| Серия оборудования | Mitsubishi GOT1000 / GT15 |
| Диагональ | 5,7″ |
| Тип сенсора | Матричный резистивный |
| Структура матрицы | 15 строк × 20 столбцов |
| Количество зон | 300 |

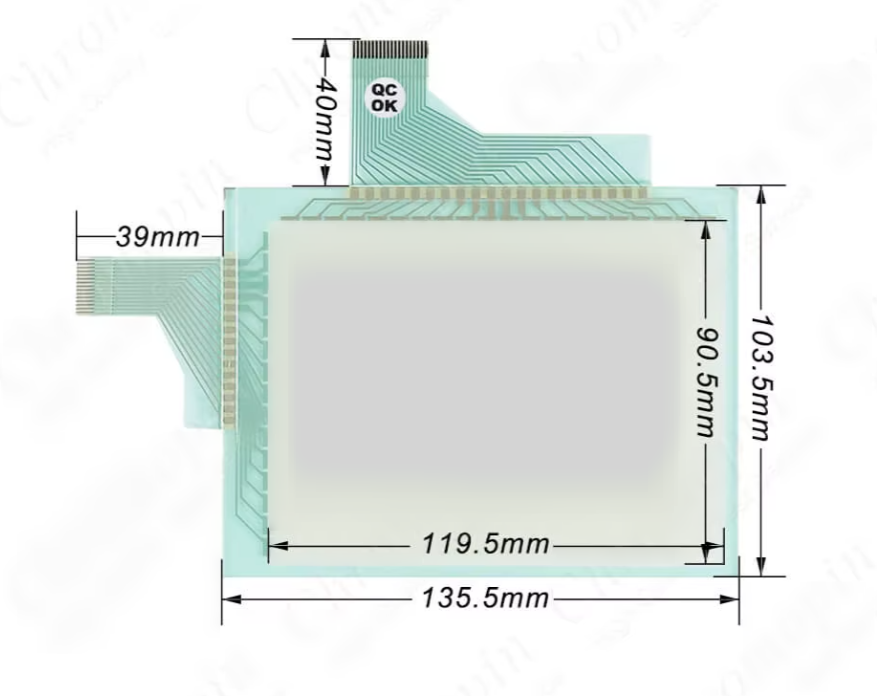

| Внешний размер стекла | 136 × 104 мм |
| Количество шлейфов | 2 |
| Шлейф X/Y | 20 pin + 15 pin |
| Исполнения | A / B |
| Мембрана | Чёрная декоративная лицевая |
| Состояние | Новое |
| Тип запчасти | Ремонтный заменитель |
В панели используется не обычный аналоговый 4-проводный сенсор, а матричный резистивный сенсорный экран.
Один проводящий слой образует 20 линий, второй — 15 линий. При нажатии происходит контакт соответствующей строки и столбца. Контроллер определяет адрес нажатой области по их пересечению.
Таким образом формируется:
15 × 20 = 300 адресуемых зон.
Именно поэтому сенсор имеет два многоконтактных шлейфа — 15 pin и 20 pin. Mitsubishi официально описывает эту конструкцию как Matrix resistive film.
Перед заказом необходимо проверить:
Комплект может применяться при:
После установки необходимо проверить правильность работы всех зон сенсорной матрицы.
GT1555-QTBD и GT1555-QSBD относятся к серии Mitsubishi GOT1000 GT15 и имеют экран диагональю 5,7″ с разрешением 320 × 240.
GT1555-QTBD выполнена с TFT LCD, GT1555-QSBD — с STN LCD. При этом для обеих моделей Mitsubishi указывает одинаковую матричную структуру сенсорного экрана 15 × 20.
Серия GT1555 снята с производства, поэтому замена сенсорного элемента и наружной мембраны является практичным способом восстановления находящихся в эксплуатации панелей.
12 месяцев.
Гарантия не распространяется на механическое повреждение стекла, шлейфов и контактных площадок, следы неправильного монтажа и повреждения, возникшие после установки вследствие нарушения условий эксплуатации.
