Сенсорный экран с декоративной мембраной предназначен для ремонта и восстановления лицевой части промышленных панелей оператора B&R Power Panel с дисплеем 5,7″.

Комплект применяется при механическом повреждении сенсорного стекла, нарушении реакции на нажатие, износе или повреждении лицевой декоративной мембраны. Замена позволяет восстановить сенсорное управление и внешний вид панели без замены панели оператора целиком.

Сенсорный экран

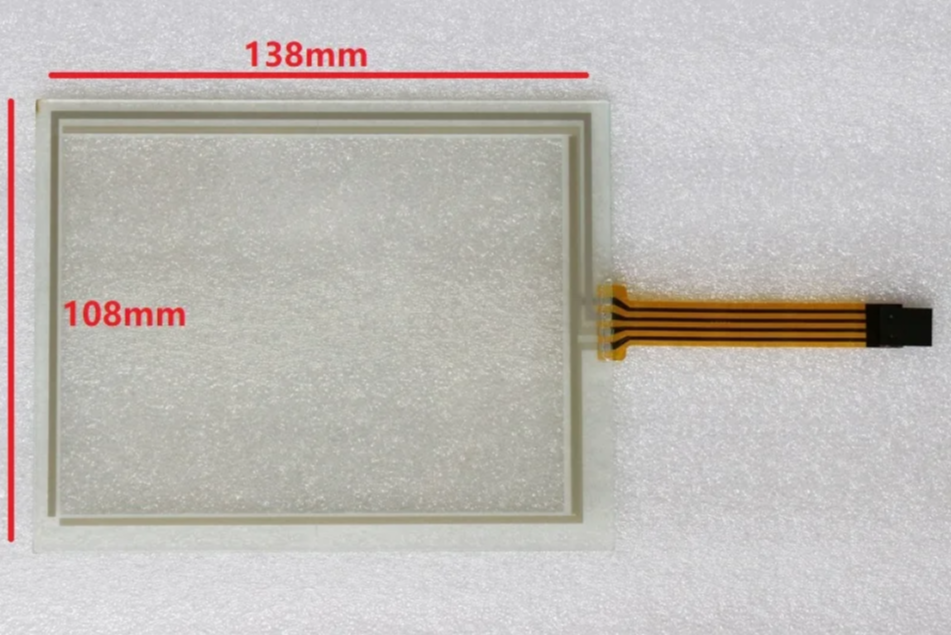

Установленный в данном комплекте сенсор имеет внешние размеры 138 × 104 мм и 4-контактный шлейф длиной около 100 мм.

Панели B&R Power Panel этого семейства используют аналоговую резистивную технологию сенсорного управления. При подборе ремонтного сенсора одной диагонали 5,7″ недостаточно: необходимо учитывать геометрию стекла и исполнение шлейфа.

Декоративная мембрана

Лицевая декоративная мембрана имеет внешние размеры 205 × 150 мм и предназначена для восстановления передней поверхности панели управления.

Мембрана и сенсорный экран являются отдельными элементами ремонтного комплекта.

Совместимость

Заявленная применяемость:

• B&R Power Panel 4PP420.0571-K15;
• B&R Power Panel 4PP420.0571-K06.

Перед заказом необходимо проверить полную маркировку панели по заводскому шильдику.

Особое внимание следует обратить на исполнение сенсорного экрана. Совпадение производителя, серии панели и диагонали дисплея само по себе не является достаточным подтверждением совместимости.

Для проверки необходимо сравнить:

• внешние размеры сенсорного стекла — 138 × 104 мм;
• количество контактов — 4 pin;
• длину шлейфа — около 100 мм;
• положение и направление выхода шлейфа;
• размеры лицевой мембраны — 205 × 150 мм.

Если установленный на панели сенсор отличается по количеству контактов, размерам или конструкции шлейфа, совместимость данного комплекта необходимо уточнить до заказа.

Для проверки можно направить фотографию шильдика панели и фотографию установленного сенсорного экрана со шлейфом.

Справка об оборудовании

B&R Power Panel 400 — семейство промышленных панелей управления, предназначенных для систем автоматизации оборудования и технологических установок.

Для вариантов Power Panel PP420 с экраном 5,7″ производителем B&R документированы исполнения с разрешением QVGA 320 × 240 пикселей и аналоговым резистивным сенсорным управлением. Конкретные аппаратные исполнения внутри семейства могут различаться, поэтому при подборе ремонтных компонентов необходимо ориентироваться на полное обозначение панели и фактическое исполнение установленной детали.

Ремонтная применяемость

Комплект может применяться при:

• повреждении или растрескивании сенсорного стекла;
• отсутствии или нестабильной реакции на нажатие;
• механическом повреждении лицевой поверхности;
• истирании или повреждении декоративной мембраны;
• восстановлении панели оператора в рамках компонентного ремонта.

Неисправность сенсорного управления может быть связана не только с самим сенсорным экраном, но и с контроллером сенсора, соединениями или электронной частью панели. Перед заменой рекомендуется выполнить диагностику.

Внешнее исполнение

В зависимости от партии отдельные несущественные элементы внешнего оформления ремонтного компонента могут отличаться от представленных на фотографии. Такие различия не должны затрагивать параметры, определяющие применяемость: размеры, конструкцию и расположение шлейфа, количество контактов и совместимость.

Перед установкой рекомендуется выполнить контрольное сравнение нового компонента с демонтированной деталью.

Комплектация

• сенсорный экран 5,7″ — 1 шт.;
• декоративная лицевая мембрана — 1 шт.

Панель оператора и другие элементы, не указанные в комплектации, в комплект поставки не входят.

Гарантия

Гарантия — 12 месяцев.

Гарантия не распространяется на механические повреждения стекла и шлейфа, повреждения при монтаже, неправильном подключении и нарушения условий эксплуатации.
