Сенсорный экран предназначен для восстановления работоспособности операторских панелей XINJE TouchWin при повреждении сенсорного слоя, отсутствии отклика на касание, механических повреждениях или естественном износе поверхности.
Применение
Используется при ремонте и техническом обслуживании промышленных HMI-панелей XINJE TouchWin, применяемых в системах автоматизации, управления технологическими процессами, упаковочном, деревообрабатывающем, пищевом, текстильном и другом промышленном оборудовании.
Особенности
- Резистивный сенсорный экран.
- Предназначен для замены штатного сенсорного стекла.
- Подключение осуществляется двумя гибкими шлейфами.
- Каждый шлейф имеет 12 контактов.
- Длина каждого шлейфа — 52 мм.
- Подходит для ряда операторских панелей XINJE TouchWin серии XP2 и XP3.
- Подбор выполняется по модели панели, размерам сенсорного экрана, количеству контактов и конструкции шлейфов.
Технические характеристики
Тип изделия
- Сенсорный экран
- Сенсорное стекло
- Touch Screen
Производитель оборудования
Серия
Совместимые панели
- XP2-18R
- XP2-18RT
- XP3-18R
- XP3-18T
- XP3-18RT
Основные параметры
- Диагональ: 7"
- Тип сенсора: резистивный
- Тип управления: аналоговый резистивный

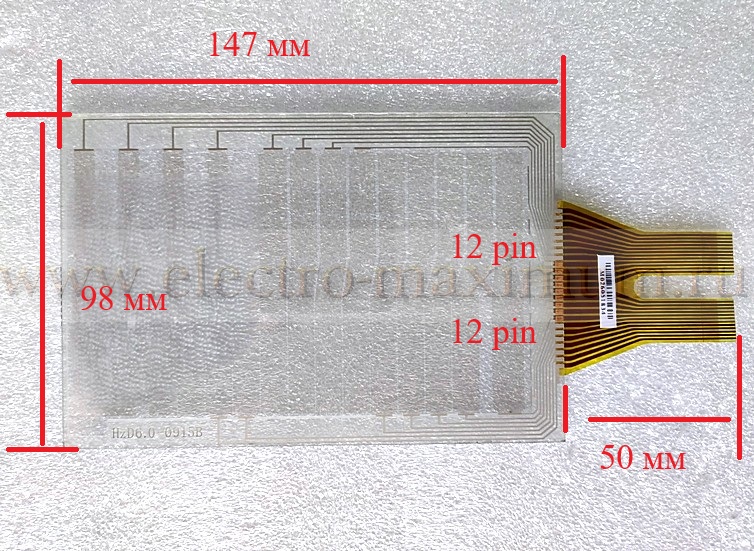

Размеры
- Внешний размер: 98 × 148 мм
Подключение
- Количество шлейфов: 2
- Количество контактов: 12 pin + 12 pin
- Длина шлейфов: 52 мм
- Интерфейс подключения: зависит от исполнения панели
Состояние
Совместимые модели операторских панелей
Данный сенсорный экран применяется в следующих моделях XINJE TouchWin:
- XP2-18R
- XP2-18RT
- XP3-18R
- XP3-18T
- XP3-18RT
