Сенсорный экран 7″ и декоративная мембрана для XINJE TouchWin TG765

Ремонтный комплект предназначен для восстановления промышленных панелей оператора XINJE TouchWin TG765 при повреждении или износе сенсорного экрана и лицевой декоративной мембраны.

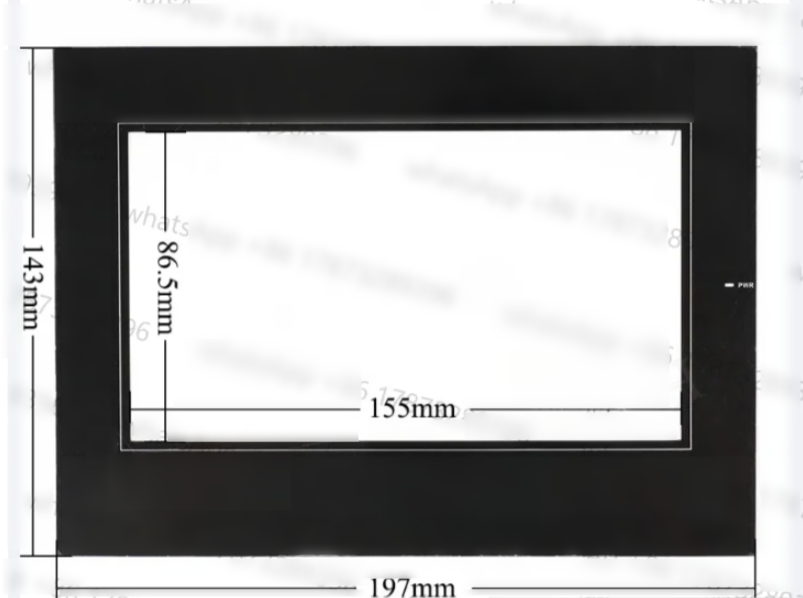

В комплект входят резистивный сенсорный экран и лицевая декоративная мембрана.

Сенсорный экран обеспечивает восстановление сенсорного управления HMI, а мембрана используется для восстановления лицевой поверхности панели после ремонта.

Подтверждённая применяемость

Комплект применяется для ремонта:

• XINJE TouchWin TG765S-XT
• XINJE TouchWin TG765S-MT
• XINJE TouchWin TG765S-UT
• XINJE TouchWin TG765S-ET
• XINJE TG765G-ZT

Модели TG765S-XT и TG765S-MT/UT/ET представлены в официальной документации XINJE как 7-дюймовые HMI семейства TG. Производитель указывает для них TFT LCD 800 × 480 и 4-проводный резистивный сенсорный экран. TG765S-XT является упрощённым исполнением TG765S-MT.

TG765G-ZT подтверждена практической проверкой Electro-Maximum: установленный на реальной панели сенсор соответствует данному исполнению по конструкции, в том числе по центральному расположению 4-контактного шлейфа длиной около 35 мм. Официальная документация XINJE также подтверждает существование отдельной модели TG765G-ZT и нескольких её аппаратных исполнений.

Важное отличие сенсоров TG765

Для панелей семейства TG765 встречаются разные конструктивные исполнения сенсорного экрана.

Данный товар относится к варианту:

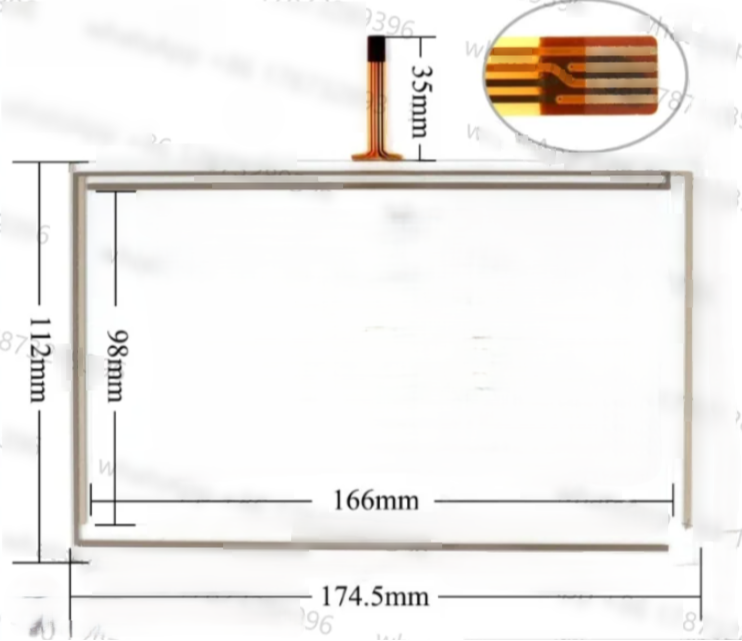

шлейф расположен по центру верхней стороны сенсора.

Длина шлейфа — около 35 мм, количество контактов — 4 pin.

Известно также исполнение сенсора, у которого шлейф расположен со смещением относительно центра. Такие варианты нельзя считать взаимозаменяемыми только на основании диагонали и внешних размеров.

Поэтому перед заказом необходимо сравнить:

• внешние размеры сенсорного экрана;
• положение шлейфа;
• длину шлейфа;
• количество контактов;
• конструкцию установленной лицевой мембраны;
• полную модель HMI по шильдику.

Сенсорный экран — технические характеристики
