Комплект предназначен для замены резистивного сенсорного экрана и декоративной мембраны в операторских панелях Siemens SIMATIC MP277 10".
Применение
Используется при ремонте HMI-панелей в случаях:
- отказ сенсорного ввода;
- отсутствие реакции на касание;
- снижение чувствительности;
- ложные срабатывания;
- механическое повреждение сенсорного стекла;
- повреждение декоративной мембраны;
- нарушение герметичности фронтальной панели;
- повреждение гибкого шлейфа.
Особенности
- диагональ сенсорного экрана: 10";
- тип сенсора: аналоговый резистивный;
- интерфейс подключения: 4-pin;
- подключение через гибкий шлейф;
- декоративная мембрана (front overlay) в комплекте;
- доступны два типоразмера мембраны;
- совместимость определяется по MLFB и конструктивному исполнению панели;
- применяется в Touch Panel / Multi Panel / SIPLUS исполнениях серии MP277.
Важно
Серия SIMATIC MP277 10" выпускалась в нескольких аппаратных ревизиях и конструктивных исполнениях.
Для данной серии встречаются минимум два варианта декоративной мембраны, отличающиеся внешними размерами.
Перед заказом требуется проверка:
- MLFB панели;
- размеров сенсорного стекла;
- размеров front overlay;
- длины шлейфа;
- расположения контактов;
- ревизии панели.
Размер сенсорного экрана:
- ширина: 234 мм
- длина: 181,5 мм
- длина шлейфа: 155 мм
Размеры декоративной мембраны (исполнения):
Исполнение 1:
- ширина: 300 мм
- длина: 260 мм
Исполнение 2:
- ширина: 291 мм
- длина: 249 мм

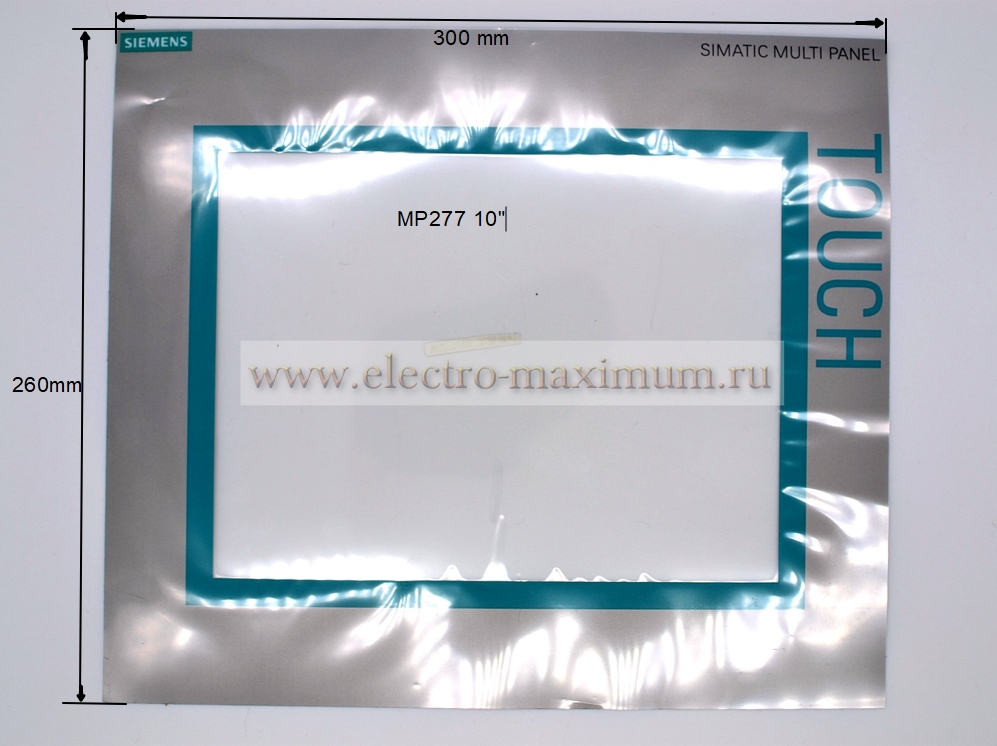

1 - Мембрана/накладка

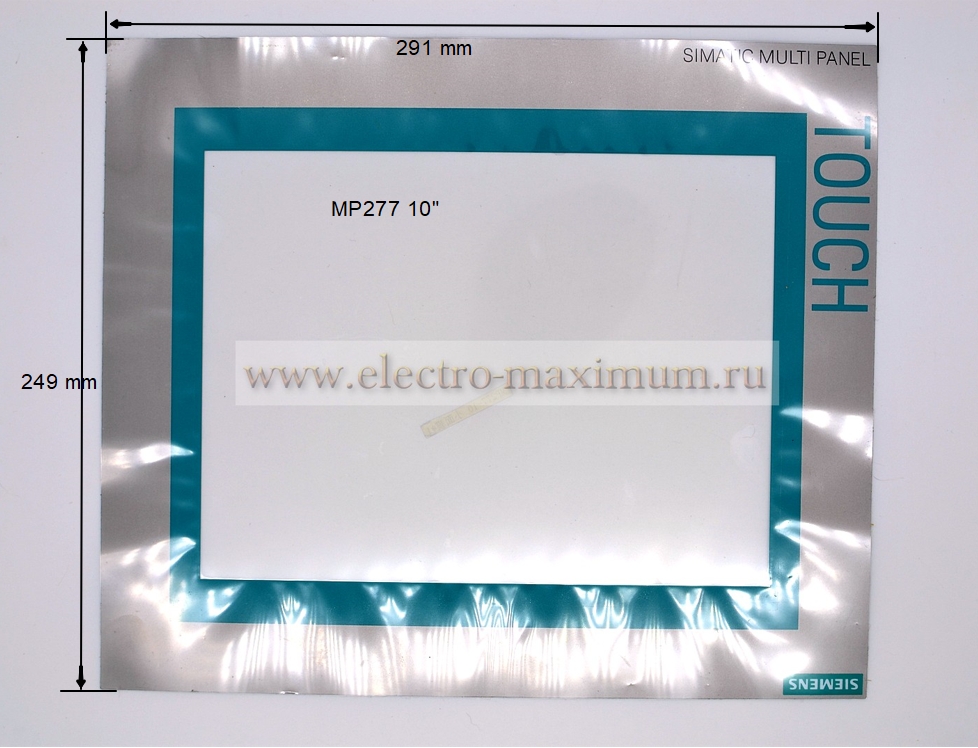

2 - Мембрана/накладка

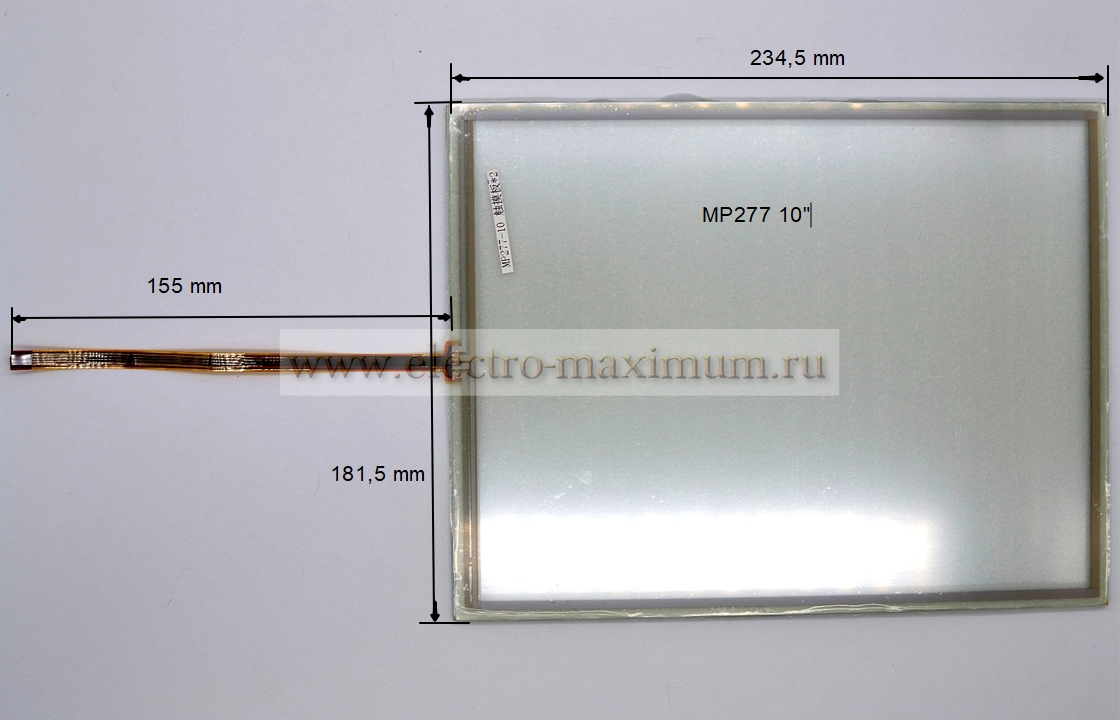

Сенсорный экран
Перечень заводских артикулов Siemens SIMATIC MP277 10"
Основные MLFB серии:
- 6AG1643-0CD01-4AX0 — SIPLUS MP277-10
- 6AG1643-0CD01-4AX1 — SIPLUS MP277-10
- 6AV6643-0CD01-1AX0
- 6AV6643-0CD01-1AX1
- 6AV6643-0CD01-1AX2
- 6AV6643-0CD01-1AX5
- 6AV6643-0ED01-2AX0
- 6AV6643-0ED01-2AX1
- 6AV6643-0ED01-2AX2
- 6AV6643-5CD30-0YA0
- 6AV6643-7CD00-0CJ0
- 6AV6643-7CD00-0CJ1
- 6AV6643-7CD01-1AX0
- 6AV6643-7CD01-1AX1
- 6AV6643-8AD10-0AA0
- 6AV6643-8AD10-0AA1
- 6AV6652-3PB01-0AA0
- 6AV6652-3PB01-2AA0
- 6AV6652-3PC01-1AA0
- 6AV6652-3PD01-1AA0
