Ремонтный комплект предназначен для восстановления работоспособности панелей оператора Omron серии NS5 с экраном 5,7".
В комплект входят:
- резистивный сенсорный экран;
- мембранная лицевая плёнка (накладка).
Комплект применяется при:
- разбитом сенсорном экране;
- отсутствии реакции на касание;
- повреждении лицевой панели;
- износе клавиатурной мембраны;
- комплексном восстановлении панели оператора.
Перед заказом рекомендуется сверить внешний вид изделия, размеры и конструкцию с установленными в вашей панели компонентами.
Назначение
Комплект предназначен для ремонта HMI-панелей Omron NS5 Series.
Позволяет заменить одновременно:
- сенсорный экран;
- лицевую декоративную мембрану.
Технические характеристики

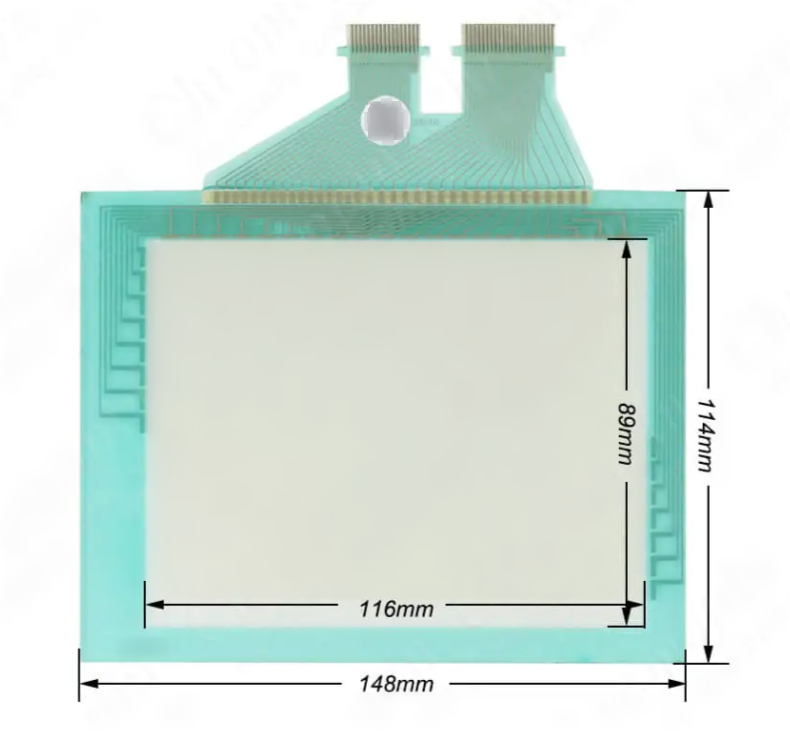

Сенсорный экран
| Параметр | Значение |
|---|---|
| Тип | Резистивный сенсорный экран |
| Наружные размеры | 148 × 114 мм |
| Активная область | 116 × 89 мм |
| Количество шлейфов | 2 |
| Технология | Резистивная |
| Маркировка | NS5-SQ01-V1 |
Мембранная плёнка
| Параметр | Значение |
|---|---|
| Тип изделия | Мембранная лицевая плёнка |
| Наружные размеры | 184 × 132 мм |
| Размер окна | 118 × 89 мм |
| Цвет | Светло-серый / чёрная рамка |
| Маркировка | OMRON |
| Индикатор RUN | имеется |
Совместимость
Подтверждённая совместимость
Данный ремонтный комплект совместим со следующими панелями оператора Omron:
- Omron NS5-SQ01-V1
- Omron NS5-SQ01B-V1
- Omron NS5-SQ00-V1
- Omron NS5-SQ00B-V1
- Omron NS5-SQ01-V2
- Omron NS5-SQ01B-V2
- Omron NS5-SQ00-V2
- Omron NS5-SQ00B-V2
Совместимость подтверждена по модели панели и техническим данным серии NS5.
Возможная совместимость (требует проверки)
Возможна совместимость со следующими панелями серии Omron NS5:
- Omron NS5-SQ10-V2
- Omron NS5-SQ10B-V2
- Omron NS5-SQ11-V2
- Omron NS5-SQ11B-V2
- Omron NS5-TQ00-V2
- Omron NS5-TQ00B-V2
- Omron NS5-TQ01-V2
- Omron NS5-TQ01B-V2
Перед заказом рекомендуется предоставить фотографию установленного сенсорного экрана или его маркировки для проверки совместимости специалистами Electro-Maximum.
