Сенсорный экран и мембранная клавиатура Omron NQ5-TQ010-B

Ремонтный комплект предназначен для восстановления лицевой части промышленной панели оператора Omron NQ5-TQ010-B серии NQ.

Комплект применяется при:

• механическом повреждении сенсорного стекла;
• нарушении работы сенсорного экрана;
• износе или повреждении мембранной клавиатуры;
• повреждении поверхности лицевой панели;
• истирании надписей и обозначений функциональных клавиш;
• ремонте панели после длительной эксплуатации.

В комплект входят два отдельных элемента:

1. сенсорный экран;
2. лицевая мембранная клавиатура.

LCD-дисплей и корпус HMI в комплект не входят.

Исполнение лицевой панели

Данная версия предназначена для исполнения Omron NQ5, у которого:

• корпус панели расположен горизонтально;
• экран имеет формат 5,7″;
• функциональные клавиши F1–F6 расположены вертикальным рядом справа от дисплея;
• индикатор RUN расположен в нижней левой части лицевой панели.

Это является важным идентификационным признаком при подборе ремонтного комплекта.

Не следует путать данное исполнение с моделями NQ5, у которых функциональные клавиши расположены горизонтальным рядом под экраном.

Сенсорный экран

Тип изделия: сенсорный экран / touch panel
Диагональ: 5,7″
Технология: аналоговый резистивный сенсорный экран
Внешний размер: 140 × 104 мм
Длина шлейфа: около 90 мм
Активная область: не подтверждена
Количество контактов шлейфа: требует проверки по фактическому изделию
Шаг контактов: не подтверждён
Тип разъёма: требует проверки
Расположение шлейфа: сверять по фотографии товара

Мембранная клавиатура

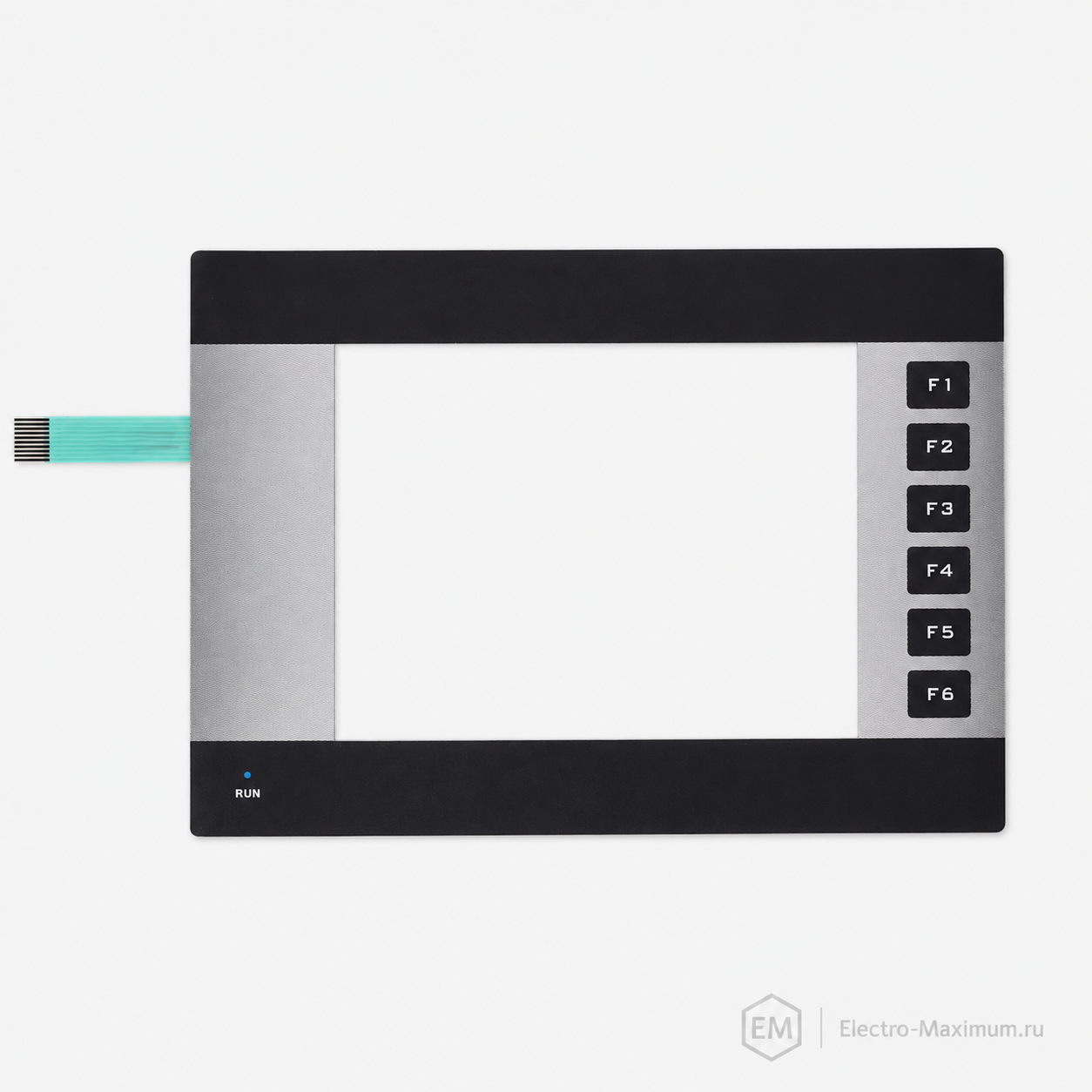

Тип изделия: лицевая мембранная клавиатура / membrane keypad
Назначение: восстановление лицевой части и функциональных кнопок HMI
Количество функциональных клавиш: 6
Обозначение клавиш: F1–F6
Расположение клавиш: вертикальное, справа от экрана
Цвет лицевой части: чёрный / серый, согласно фактическому исполнению
Размер мембраны: требуется контрольное измерение
Размер окна дисплея: требуется контрольное измерение
Количество контактов шлейфа клавиатуры: требуется контрольное измерение
Длина шлейфа клавиатуры: требуется контрольное измерение

Совместимость

Основная модель

Omron NQ5-TQ010-B / NQ5-TQ010B

Для этой модели характерны:

• дисплей 5,7″;
• разрешение 320 × 240;
• горизонтальное исполнение панели;
• вертикальный ряд клавиш F1–F6 справа.

Модели аналогичного исполнения

К тому же горизонтальному форм-фактору серии NQ5 относятся:

• Omron NQ5-SQ000-B / NQ5-SQ000B
• Omron NQ5-MQ000-B / NQ5-MQ000B

У этих моделей также применяется горизонтальная лицевая компоновка с функциональными клавишами справа.

Важно: принадлежность к одинаковому форм-фактору сама по себе не подтверждает полную взаимозаменяемость конкретного ремонтного комплекта.

Перед применением комплекта на NQ5-SQ000-B или NQ5-MQ000-B необходимо дополнительно сверить:

• внешний размер сенсорного экрана;
• расположение шлейфа сенсорного экрана;
• длину шлейфа;
• количество и шаг контактов;
• размеры мембранной клавиатуры;
• расположение и конструкцию её шлейфа;
• электрическую схему клавиатуры.

Что проверить перед заказом

Перед заказом рекомендуется проверить:

1. Полную модель панели на заводской табличке.
2. Расположение функциональных клавиш F1–F6.
3. Внешний размер сенсорного экрана.
4. Расположение сенсорного шлейфа.
5. Длину шлейфа.
6. Количество контактов.
7. Конструкцию и расположение шлейфа мембранной клавиатуры.
8. Внешний вид лицевой мембраны.

Для данного товара основной визуальный признак:

F1–F6 расположены вертикально справа от экрана.

Если конструкция установленной на оборудовании панели отличается от фотографий товара, совместимость необходимо проверить до заказа.

Справка об оборудовании

Omron NQ5-TQ010-B — промышленная панель оператора серии Omron NQ.

Основные характеристики самой HMI:

Диагональ дисплея: 5,7″
Разрешение: 320 × 240 пикселей, QVGA
Тип дисплея: цветной TFT LCD
Сенсорное управление: аналоговое резистивное
Количество функциональных клавиш: 6
Ethernet: имеется
Питание: 24 V DC
USB Host: имеется
USB Device/Slave: имеется
Последовательные интерфейсы: имеются
Габарит панели: около 195 × 142 × 50 мм

Указанные характеристики относятся к панели оператора Omron NQ5-TQ010-B, а не непосредственно к продаваемому ремонтному комплекту.

Различия моделей серии NQ5

В серии Omron NQ5 применялось несколько вариантов HMI.

NQ5-TQ010-B
5,7″, цветной TFT, Ethernet.

NQ5-SQ000-B
5,7″, цветной STN, стандартное горизонтальное исполнение.

NQ5-MQ000-B
5,7″, монохромный STN, стандартное горизонтальное исполнение.

NQ5-SQ001-B
5,7″, цветной STN, портретное исполнение.

NQ5-MQ001-B
5,7″, монохромный STN, портретное исполнение.

При подборе ремонтных комплектов необходимо учитывать не только диагональ дисплея и принадлежность к серии NQ5, но и конструкцию лицевой панели.

Гарантия

12 месяцев.

Гарантия не распространяется на:

• механическое повреждение стекла;
• повреждение или надрыв шлейфа;
• повреждения при неправильном монтаже;
• следы неправильного подключения;
• повреждения, возникшие вследствие нарушения условий эксплуатации.
