Комплект предназначен для замены сенсорного экрана и декоративной мембраны в панелях Siemens SIMATIC TP700.
Применение
Используется при ремонте HMI-панелей в случаях:
- отказ сенсорного ввода;
- снижение чувствительности;
- ложные срабатывания;
- отсутствие реакции на касание;
- механическое повреждение сенсорного стекла;
- износ декоративной мембраны;
- повреждение гибкого шлейфа;
- нарушение герметичности лицевой панели.
Особенности
- диагональ: 7";
- резистивный сенсорный экран;
- интерфейс подключения: 4-pin;
- унифицированная сенсорная платформа TP700;
- разные исполнения панели (Basic / Comfort / Outdoor / SIPLUS / INOX);
- подбор по MLFB и геометрии сенсорного модуля.
Параметры сенсорного модуля:

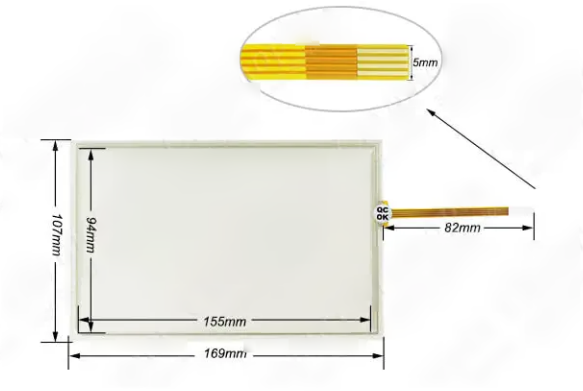

Базовый сенсорный экран Siemens SIMATIC TP700 Comfort 7" имеет следующие конструктивные размеры:
- внешние габариты сенсорного стекла: 169 × 107 мм
- длина гибкого шлейфа: 82 мм
Перечень заводских артикулов Siemens SIMATIC TP700
TP700 Comfort / SIPLUS / INOX / Outdoor
- 6AV2124-0GC01-0AX0 — TP700 Comfort
- 6AG1124-0GC01-4AX0 — SIPLUS TP700 Comfort
- 6AV2124-0GC13-0AX0 — TP700 Comfort Outdoor
- 6AG1124-0GC13-2AX0 — SIPLUS TP700 Comfort Outdoor
- 6AV2144-8GC10-0AA0 — TP700 Comfort INOX
- 6AV2143-6GB00-0AA0 — TP700 Basic OEM
- 6AG2124-0GC13-1AX0 — SIPLUS TP700 Outdoor T1 Rail
- 6AV2124-5GC00-0WF0 — TP700 Comfort
