Сенсорный экран 4.3" и мембранная клавиатура Siemens Simatic KTP400 Comfort (тип B)

Инструкция по замене сенсорного экрана.

Комплект предназначен для замены сенсорного экрана и мембранной клавиатуры в панелях оператора Siemens Simatic KTP400 Comfort.

Применение:
Используется при ремонте HMI-панелей при следующих неисправностях:

• потеря чувствительности сенсора
• ложные срабатывания
• отказ кнопок
• износ или повреждение лицевой панели

Особенности:

• Исполнение тип B (один из вариантов в серии KTP400)
• Сенсорный экран с диагональю 4.3"
• Мембранная клавиатура с двумя шлейфами

Важно:
В серии KTP400 Comfort используются разные варианты клавиатур и сенсоров.
Данный вариант подходит только при совпадении параметров.

Тип (А) - размер сенсорного экрана 90х70 мм., мембранная клавиатура, тип (А).

Тип (B) - размер сенсорного экрана 107,5х67 мм., мембранная клавиатура, тип (B).

Тип (C) - размер сенсорного экрана 107,5х67 мм., мембранная клавиатура, тип (C).

Тип (D) - размер сенсорного экрана 107,5х67 мм., мембранная клавиатура, тип (D).

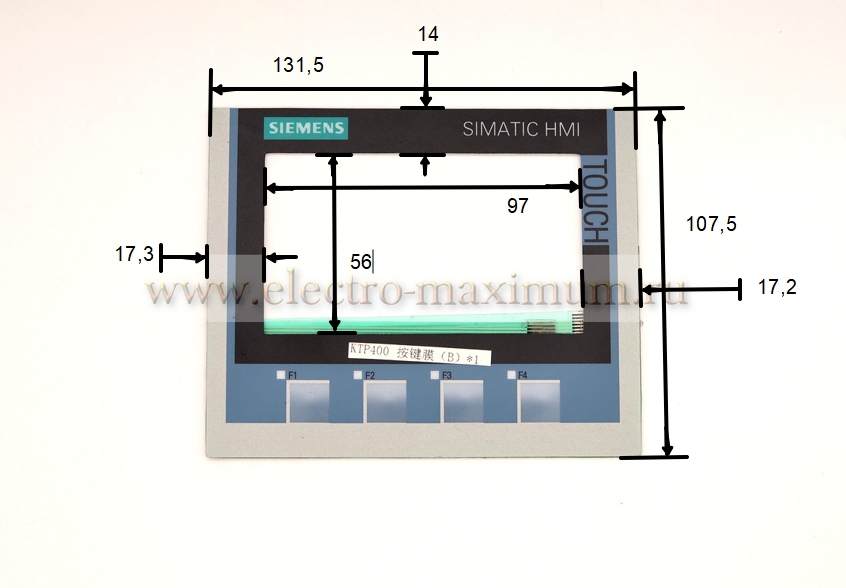

Тип (B)

Технические характеристики

Тип изделия:

• сенсорный экран
• мембранная клавиатура

Совместимость:

• Siemens Simatic KTP400 Comfort (при совпадении параметров)

Диагональ:

• 4.3"

Размеры сенсорного экрана (тип B):

• внешний размер: 107 × 67 мм
• длина шлейфа: 105–120 мм

Конструкция клавиатуры:

• плёночная (мембранная)
• количество шлейфов: 2

Перечень заводских артикулов панелей (где применяется)

KTP400 Comfort:

• 6AV2124-2DC01-0AX0
• 6AV2124-2DC01-0AX1

SIPLUS:

• 6AG1124-2DC01-4AX0
