Назначение

Huadian HD-WL DN15 — промышленный турбинный расходомер для измерения объёмного расхода жидкости.

Производитель — Huaibei Huadian Automation Technology Co., Ltd., Китай. Производитель и модель подтверждены непосредственно заводским шильдиком имеющегося изделия.

Прибор может использоваться в системах промышленной автоматизации, контроля технологических процессов и дозирования, где требуется получение электрического сигнала, пропорционального расходу жидкости.

Принцип работы

Внутри проточной части расходомера расположена турбина. Поток жидкости приводит её во вращение, частота которого зависит от скорости потока.

Датчик преобразует вращение турбины в электрический сигнал. В представленном исполнении HD-WL используется импульсный выход.

Для обработки сигнала может применяться ПЛК, специализированный контроллер, счётчик импульсов или другое оборудование с соответствующим входом.

Конкретное исполнение HD-WL DN15

На заводском шильдике имеющегося расходомера указаны:

Model: HD-WL
Flow range: 10–30 L/min
Meter factor: 608894
Accuracy: 0.5%
Power supply: 24V
Pressure: 1.6MPa
Manufacturer: Huaibei Huadian Automation Technology Co., Ltd.

Диапазон 10–30 л/мин соответствует 0,6–1,8 м³/ч.

Выход конкретного имеющегося исполнения — импульсный, что дополнительно подтверждено Electro-Maximum.

Meter factor

На заводской маркировке указан коэффициент:

Meter factor: 608894

Значение приводится в исходном виде производителя. Единица измерения данного коэффициента по имеющейся документации для конкретного исполнения достоверно не установлена, поэтому в карточке не указывается предположительно.

При настройке измерительной системы необходимо использовать параметры, соответствующие конкретному расходомеру и документации подключаемого оборудования.

Измеряемая среда

Расходомер предназначен для измерения расхода жидкостей, соответствующих требованиям турбинного метода измерения.

Для корректной работы рабочая среда не должна содержать механические примеси, волокна и другие загрязнения, способные затруднить вращение турбины или повредить измерительный механизм.

Химическая совместимость расходомера с конкретной жидкостью должна проверяться отдельно с учётом материала проточной части, уплотнений, температуры и условий эксплуатации.

Применение для газа данной карточкой не заявляется.

Присоединение

Представленное исполнение имеет санитарное зажимное соединение Clamp (Tri-Clamp).

Точный геометрический размер и стандарт присоединения необходимо сверять с фактическим изделием. Обозначение DN15 само по себе не является достаточным основанием для определения всех присоединительных размеров.

Монтаж

При установке необходимо соблюдать указанное на корпусе направление движения рабочей среды и требования производителя к монтажу турбинного расходомера.

Для получения заявленной точности необходимо обеспечить нормальный профиль потока и требуемые прямолинейные участки трубопровода до и после расходомера.

При наличии риска попадания механических загрязнений рекомендуется предусмотреть соответствующую фильтрацию рабочей среды.

Характеристики

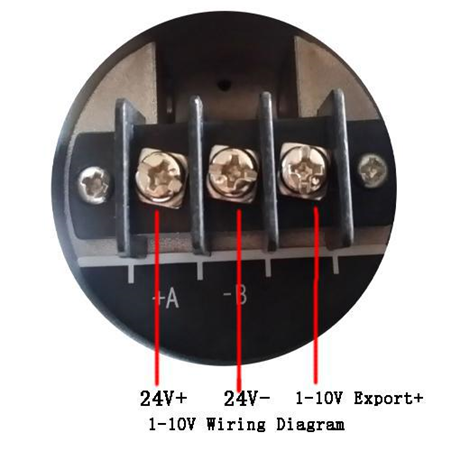

Схема подключения питания.

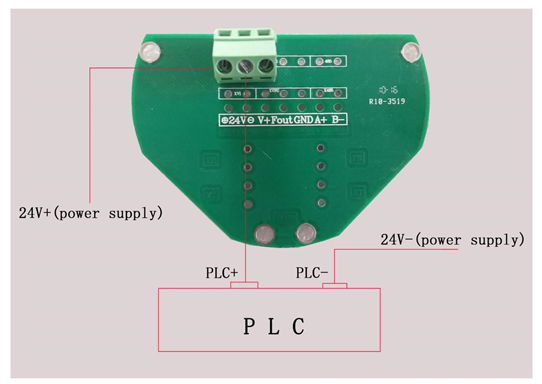

Схема подключения к PLC.
