Характеристики:
- Напряжение питания: 10-30 VDC.
- Защита от обратной полярности.
- Защита от короткого замыкания.
- Защита от перенапряжения (установлен разрядник).
- Ток сигнала max: 200 mA.
- Диаметр разъёма: M12.
- Объект срабатывания: металл.
- Тип переключения: бесконтактный переключатель.
- Сигнальный выход: трёх проводный, PNP, NO - нормально открытый.
- Сопротивление изоляции min: 50 MΩ.
- Диэлектрическая прочность: 1500 VAC 50/60 Hz.
- Рабочая температура: до +70 °C.
- Влажность окружающей среды: 35 - 95% Rh.
- Материал: медь.
- Степень защиты: IP66.
- Сертификаты CCC, CE.
Таблица основных технических характеристик.
| Название датчика |
Detecting distance (расстояние срабатывания), Sn в mm. |
Power supply (напряжение питания), V в В. |
Current consumption (потребляемый ток), mA |
Control output сurrent (максимальная токовая нагрузка управляющего выхода), mA |
Response frequency (максимальная частота срабатывания датчика), Hz Гц |
Вид выхода PNP/NPN NO (НО – нормально открытый) NC (НЗ – нормально закрытый) |
Размер (диаметр) принимающий значения от 8-ми до 30-ти мм. | Количество проводов для подключения |
| TRC18-5DP | 5 mm | 10 - 30 VDC | 12 mA | 200 mA | 300 Hz | PNP NO | Ø 18 mm | 3 |

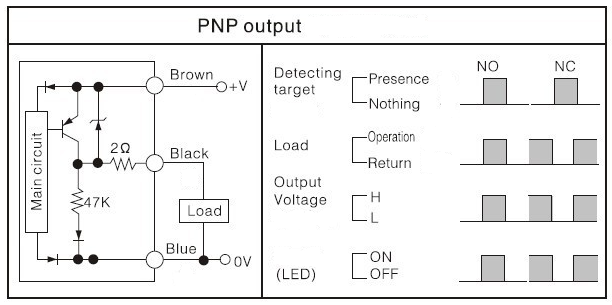

Электрическая схема.

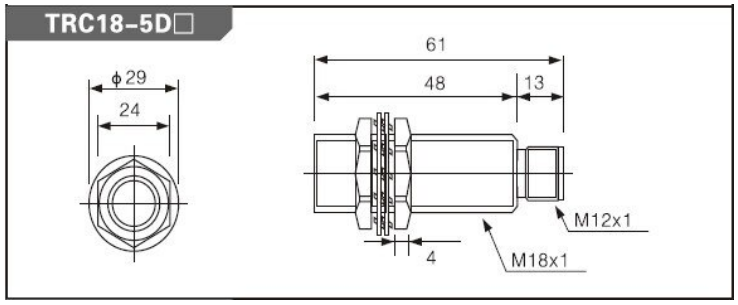

Габаритные размеры.

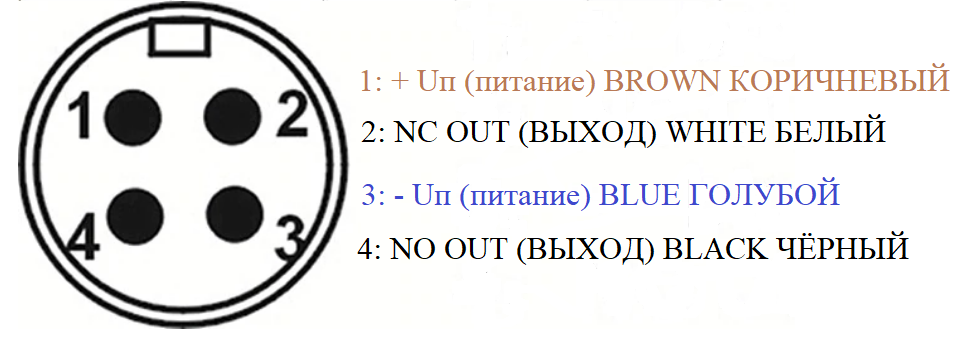

Цоколёвка разъёма датчика.
