ИНДУКТИВНЫЙ ДАТЧИК AOTORO TRC08-2DP, PNP, NO

Индуктивный датчик AOTORO TRC08-2DP, PNP, NO.

Дистанция срабатывания Sn 2 мм.

Объект обнаружения - металл.

Стандартный размер объекта обнаружения 8 х 8 х 1 мм.

Чувствительность (расстояние обнаружения — Sn) индуктивных датчиков при работе с различными металлами может отличаться.
Например:
- сталь Ст3 — 100% Sn;
- чугун — 93–105% Sn;
- никель — 65–75% Sn;
- нержавеющая сталь — 60–100% Sn;
- алюминий — 30–45% Sn;
- латунь — 35–50% Sn;
- медь — 25–45% Sn.

Количество В корзину Предзаказ

Характеристики:

  1. Напряжение питания:  10-30 VDC.
  2. Защита от обратной полярности.
  3. Защита от короткого замыкания.
  4. Защита от перенапряжения (установлен разрядник).
  5. Ток сигнала max: 200 mA.
  6. Диаметр разъёма: M8.
  7. Объект срабатывания: металл.
  8. Тип переключения: бесконтактный переключатель.
  9. Сигнальный выход: трёх проводный, PNP, NO - нормально открытый.
  10. Сопротивление изоляции min: 50 MΩ.
  11. Диэлектрическая прочность: 1500 VAC 50/60 Hz.
  12. Рабочая температура: до +70 °C.
  13. Влажность окружающей среды: 35 - 95% Rh.
  14. Материал: медь.
  15. Степень защиты: IP66.
  16. Сертификаты CCC, CE.



Таблица основных технических характеристик.

Название датчика

Detecting distance

(расстояние срабатывания), Sn в mm.

Power supply

(напряжение питания), V в В.

Current consumption

(потребляемый ток), mA
Control output сurrent (максимальная токовая нагрузка управляющего выхода), mA

Response frequency

(максимальная частота срабатывания датчика), Hz Гц

Вид выхода PNP/NPN

NO (НО – нормально открытый)

NC (НЗ – нормально закрытый)
Размер (диаметр) принимающий значения от 8-ми до 30-ти мм. Количество проводов для подключения
TRC08-2DP 2 mm 10 - 30 VDC 12 mA 200 mA 600 Hz PNP NO Ø 8 mm 3



Электрическая схема.

Схема электрическая

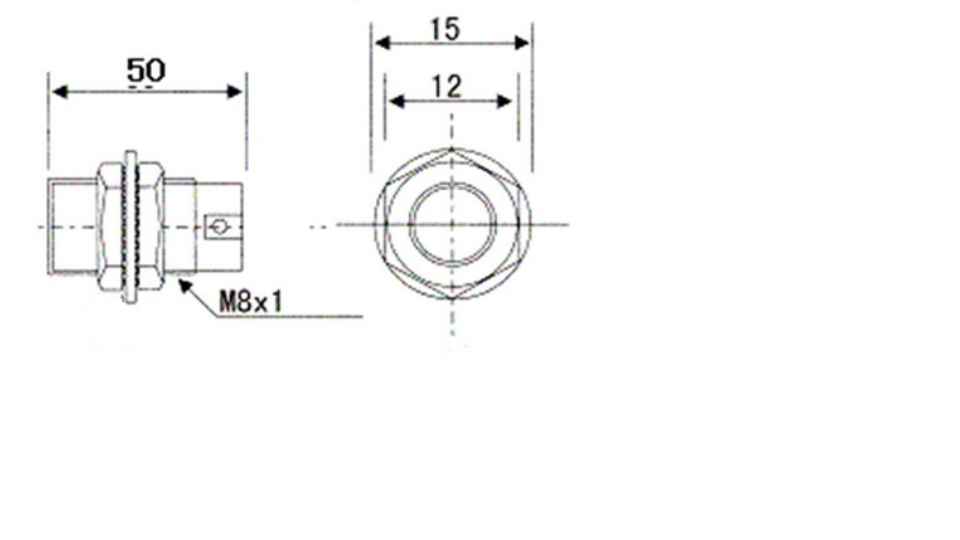

Габаритные размеры.

Габаритные размеры TRC08

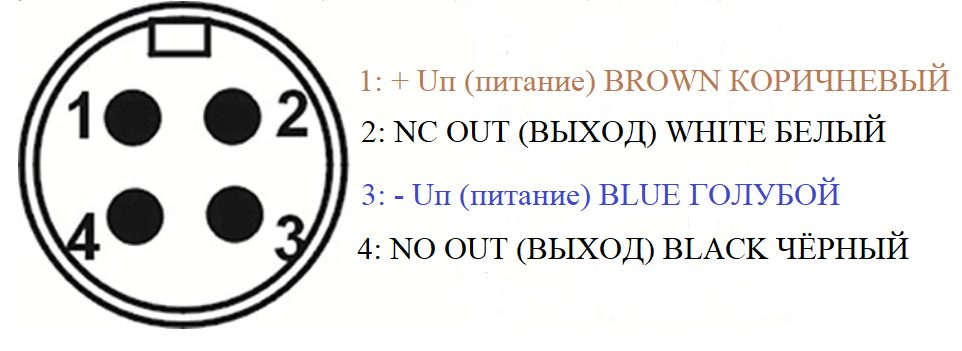

Цоколёвка разъёма датчика.

Распиновка датчика
