Сенсорный экран 7″ AMT 2525, 91-02525-00A, 5-wire

Назначение

AMT 2525 / 91-02525-00A — промышленный резистивный сенсорный экран производства Apex Material Technology Corp. (AMT).

Предназначен для замены неисправного или механически повреждённого сенсорного экрана при сохранении работоспособности LCD-дисплея и электронной части оборудования.

В практике ремонта Electro-Maximum данный сенсорный экран применялся в системе управления тестораскаточной машины FRITSCH ROLLFIX 600.

Технические характеристики

Тип изделия: сенсорный экран.

Производитель: AMT — Apex Material Technology Corp.

Модель: AMT 2525.

Part Number: 91-02525-00A.

Технология: резистивная, 5-wire.

Количество контактов: 5 pin.

Номинальная диагональ: 7″.

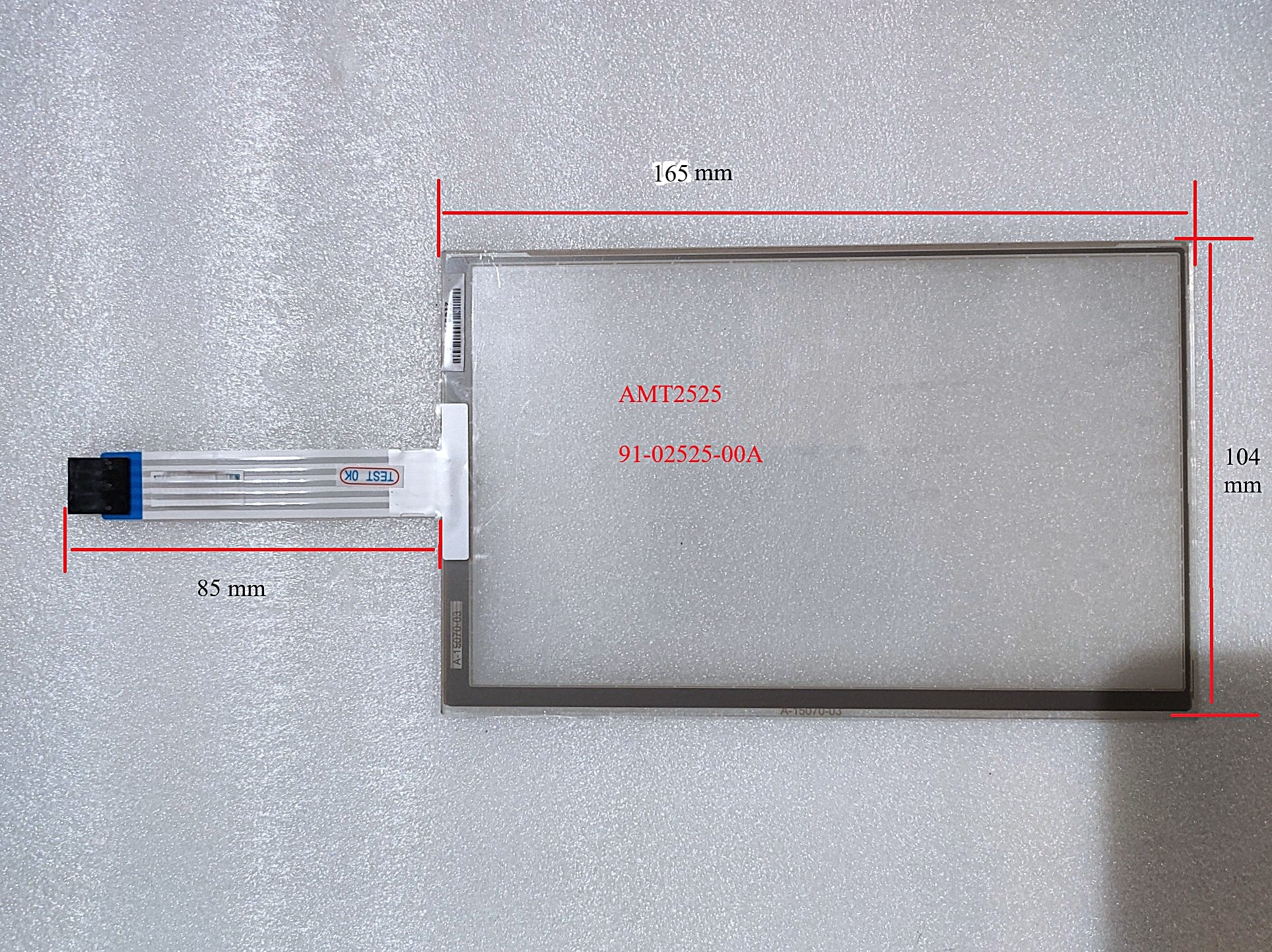

Наружные размеры: 166 × 105 мм.

Активная область: 154,4 × 92,1 мм.

Исполнение шлейфа: FPC.

Маркировка

Основное обозначение:

AMT 2525

Part Number:

91-02525-00A

При подборе необходимо учитывать не только обозначение сенсорного экрана, но и его наружные размеры, расположение шлейфа и исполнение контактной части.

Совместимость и подбор

Сенсорный экран может применяться в различном промышленном оборудовании, в котором установлен AMT 2525 / 91-02525-00A либо сенсор с подтверждённой эквивалентностью по конструктивным и электрическим параметрам.

Совместимость не следует определять только по диагонали или внешнему сходству.

Перед заказом рекомендуется сверить:

• полное обозначение установленного сенсорного экрана;
• наружные размеры;
• расположение шлейфа;
• количество контактов;
• исполнение контактной части.

Если маркировка или конструктивное исполнение отличаются, совместимость необходимо проверить отдельно.

Ремонтная применяемость

Сенсорный экран предназначен для замены повреждённого или неисправного сенсорного элемента без обязательной замены LCD-дисплея и всей панели управления в сборе.

Типичные признаки неисправности:

• отсутствие реакции на нажатия;
• нестабильная или некорректная реакция на касание;
• неработающие отдельные области;
• механическое повреждение сенсорной поверхности;
• повреждение шлейфа или контактной части.

После замены необходимо проверить корректность сенсорного управления. В зависимости от оборудования может потребоваться калибровка.

Внешнее исполнение

Внешний вид товара может незначительно отличаться от представленного на фотографиях в зависимости от производителя и партии поставки.

Допускаются различия внешнего исполнения, не влияющие на назначение, совместимость и работоспособность изделия, включая оттенок материалов, цвет и отдельные элементы исполнения шлейфа, технологические надписи и маркировку.

Основные геометрические, присоединительные и функциональные параметры, определяющие применяемость изделия, должны соответствовать указанным в карточке.

Состояние

Новое.

Комплектация

Сенсорный экран AMT 2525 / 91-02525-00A — 1 шт.

LCD-дисплей, контроллер сенсорного экрана, панель управления, кабели и другие компоненты оборудования в комплект не входят.

Гарантия

Гарантия Electro-Maximum — 12 месяцев.

Гарантия не распространяется на механические повреждения сенсорной поверхности, шлейфа и контактной части, а также повреждения, возникшие вследствие неправильного монтажа или нарушения условий эксплуатации.
