Обзор пневматического оборудования: виды, принцип работы и основные характеристики

Пневматическое оборудование широко используется в различных отраслях промышленности благодаря своей надежности, простоте эксплуатации и экономичности. Оно работает на сжатом воздухе, что обеспечивает безопасность и экологичность. В данной статье рассмотрим основные виды пневматического оборудования, их классификацию, принцип работы и основные характеристики.

Виды пневматического оборудования и их классификация

Пневматическое оборудование делится на несколько основных видов:

1. Компрессоры
2. Пневматические распределители
3. Пневматические цилиндры
4. Устройства для подготовки воздуха
5. Пневматические вибраторы
6. Пневматические одноударные молотки для встряхивания

Рассмотрим каждый вид оборудования подробнее.

Компрессоры

Компрессор — это устройство, предназначенное для сжатия воздуха и подачи его под давлением в пневматическую систему.

Типы компрессоров и их применение

1. Поршневые компрессоры Эти компрессоры работают за счет возвратно-поступательного движения поршня внутри цилиндра. Они отличаются высокой надежностью и простотой конструкции. Применяются в автосервисах, на производстве и в строительстве для работы с пневмоинструментом.

2. Винтовые компрессоры Используют два вращающихся винта для сжатия воздуха. Обладают высокой производительностью и долговечностью, что делает их подходящими для непрерывной работы на крупных производствах, в химической и пищевой промышленности.

3. Роторные компрессоры Обеспечивают плавную подачу воздуха за счет вращения роторов. Используются в медицинских учреждениях, фармацевтических компаниях и в электронике, где важна стабильная подача сжатого воздуха без колебаний.

4. Мембранные компрессоры Сжимают воздух с помощью гибкой мембраны. Они подходят для работы с газами высокой чистоты и используются в химической промышленности, лабораториях и медицинских учреждениях.

Принцип работы

Компрессор засасывает воздух из окружающей среды, сжимает его и подает в систему под давлением. Основной задачей компрессора является обеспечение необходимого давления для работы пневматического оборудования.

Основные характеристики

• Производительность (л/мин)
• Максимальное давление (бар)
• Мощность двигателя (кВт)
• Тип привода

Компрессор — это устройство, предназначенное для сжатия воздуха и подачи его под давлением в пневматическую систему. Компрессоры бывают следующих типов:

• Поршневые
• Винтовые
• Роторные
• Мембранные

Принцип работы

Компрессор засасывает воздух из окружающей среды, сжимает его и подает в систему под давлением. Основной задачей компрессора является обеспечение необходимого давления для работы пневматического оборудования.

Основные характеристики

• Производительность (л/мин)
• Максимальное давление (бар)
• Мощность двигателя (кВт)
• Тип привода

Пневматические распределители

Пневматический распределитель — это устройство, предназначенное для управления потоками сжатого воздуха в пневматической системе. Оно обеспечивает передачу управляющего сигнала к исполнительным механизмам и позволяет изменять направление воздушных потоков.

Типы пневматических распределителей и их функции

1. Распределители с ручным управлением Эти распределители управляются вручную при помощи рычагов, кнопок или переключателей. Они применяются в системах, где требуется оперативное вмешательство оператора, например, в станках или производственных линиях с периодическими остановками.

2. Распределители с пневматическим управлением Управляются сжатым воздухом, поступающим от другой части пневмосистемы. Такие устройства позволяют автоматизировать процессы, снижая потребность в ручном управлении. Они применяются в сложных автоматизированных линиях и пневматических роботах.

3. Распределители с электрическим управлением Управляются электрическими сигналами, поступающими от контроллеров или датчиков. Это наиболее распространенный тип распределителей в современных автоматизированных системах. Используются в системах промышленной автоматизации, где важна точность и скорость переключения потоков.

Принцип работы

Пневматический распределитель изменяет направление движения сжатого воздуха в зависимости от положения своих клапанов. Он может переключать воздух между различными выходами или блокировать его поток. Это позволяет управлять работой пневматических цилиндров, клапанов и других исполнительных механизмов.

Применение в пневмосистемах

• Машиностроение: управление подачей воздуха к различным исполнительным механизмам.
• Пищевая промышленность: автоматизация упаковочных линий.
• Фармацевтика: обеспечение работы дозирующих систем и лабораторного оборудования.
• Автомобильная промышленность: управление пневматическими инструментами и сборочными линиями.

Основные характеристики

• Количество портов и положений: определяет количество возможных подключений и режимов работы.
• Пропускная способность: влияет на объем воздуха, который может пройти через распределитель за единицу времени.
• Тип управления: ручное, пневматическое или электрическое.
• Рабочее давление: диапазон давления, при котором распределитель может работать эффективно.

Пневматический распределитель — это устройство, предназначенное для управления потоками сжатого воздуха в пневматической системе. Распределители бывают:

• С ручным управлением
• С пневматическим управлением
• С электрическим управлением

Принцип работы

Распределитель изменяет направление движения сжатого воздуха в зависимости от положения его клапанов. Это позволяет управлять работой пневматических цилиндров и других исполнительных механизмов.

Основные характеристики

• Количество портов и положений
• Пропускная способность
• Тип управления
• Рабочее давление

Пневматические цилиндры

Пневматический цилиндр — это исполнительный механизм, преобразующий энергию сжатого воздуха в механическое движение. Он является важным компонентом в пневмосистемах и применяется для выполнения различных операций, таких как перемещение, поднятие и фиксация объектов.

Конструктивные особенности и типы пневматических цилиндров

1. Цилиндры одностороннего действия Эти цилиндры имеют одну рабочую полость, в которую подается сжатый воздух. Возврат поршня происходит под действием пружины или внешней силы. Основное преимущество — простота конструкции и низкая стоимость. Применяются в системах, где не требуется повторное движение поршня, например, для фиксации деталей.

2. Цилиндры двухстороннего действия В этих цилиндрах воздух подается в обе полости, что позволяет управлять движением поршня в обоих направлениях. Они обладают большей универсальностью и применяются в автоматизированных производственных линиях и роботизированных системах.

3. Телескопические цилиндры Состоят из нескольких секций, которые выдвигаются последовательно. Этот тип цилиндра позволяет получить большую длину хода при компактных размерах. Используются в подъемных механизмах и автомобильных гидроподъемниках.

4. Ротационные цилиндры Предназначены для преобразования энергии сжатого воздуха в вращательное движение. Они применяются в поворотных механизмах, таких как манипуляторы и зажимные устройства.

Преимущества различных типов цилиндров

• Односторонние цилиндры: Простота и надежность, низкое потребление воздуха.
• Двухсторонние цилиндры: Более точный контроль движения, возможность работы в автоматических системах.
• Телескопические цилиндры: Компактность при большом рабочем ходе.
• Ротационные цилиндры: Компактное решение для поворотных движений.

Основные характеристики пневматических цилиндров

• Диаметр поршня: Влияет на усилие, которое может развивать цилиндр.
• Ход поршня: Определяет максимальное расстояние перемещения.
• Рабочее давление: Указывает диапазон давления, при котором цилиндр может работать.
• Скорость перемещения поршня: Влияет на скорость выполнения операций.

Благодаря разнообразию конструкций и характеристик пневматические цилиндры могут эффективно применяться в самых разных областях, от машиностроения до медицины.

Пневматический цилиндр — это исполнительный механизм, преобразующий энергию сжатого воздуха в механическое движение. Основные виды цилиндров:

• Одностороннего действия
• Двухстороннего действия
• Телескопические
• Ротационные

Принцип работы

Сжатый воздух подается в полость цилиндра, что вызывает движение поршня. В зависимости от конструкции цилиндра движение может быть линейным или вращательным.

Основные характеристики

• Диаметр поршня
• Ход поршня
• Рабочее давление
• Скорость перемещения поршня

Устройства для подготовки воздуха

Подготовка воздуха является важным этапом для обеспечения надежной и долговечной работы пневматического оборудования. Сжатый воздух, поступающий в систему, может содержать пыль, влагу и масляные частицы, которые негативно влияют на работу оборудования. Неправильная подготовка воздуха может привести к ряду проблем, включая преждевременный износ компонентов, утечки и снижение эффективности системы.

Основные элементы подготовки воздуха

1. Фильтры — удаляют из воздуха твердые частицы и влагу, предотвращая загрязнение компонентов системы.
2. Регуляторы давления — поддерживают стабильное рабочее давление в системе, что необходимо для корректной работы оборудования.
3. Лубрикаторы — добавляют смазку в воздух для снижения трения и износа движущихся частей.

Важность подготовки воздуха

Правильная подготовка воздуха позволяет:

• Увеличить срок службы пневматического оборудования
• Предотвратить поломки и сбои в работе системы
• Снизить эксплуатационные расходы
• Повысить эффективность и стабильность работы системы

Последствия плохой подготовки воздуха

• Засорение распределителей и цилиндров — твердые частицы и конденсат могут забивать клапаны и порты, что приводит к отказу оборудования.
• Коррозия внутренних компонентов — влага в сжатом воздухе может вызывать коррозию металлических частей, что сокращает срок их службы.
• Потеря давления — загрязнения могут снижать эффективность передачи давления, что приводит к потере производительности.
• Износ уплотнений и клапанов — отсутствие смазки или наличие загрязнений ускоряет износ движущихся частей.

Рекомендации по подготовке воздуха

Для обеспечения стабильной работы пневмосистемы необходимо использовать качественные фильтры, регулярно проверять и заменять фильтрующие элементы, поддерживать заданный уровень давления и обеспечивать достаточную смазку движущих частей. Это поможет избежать проблем, связанных с загрязнением и продлить срок службы оборудования.

Для стабильной работы пневматического оборудования важно обеспечить качественную подготовку воздуха. Основные элементы подготовки воздуха:

• Фильтры
• Регуляторы давления
• Лубрикаторы

Принцип работы

Фильтры удаляют загрязнения из воздуха, регуляторы поддерживают постоянное давление, а лубрикаторы добавляют смазку в воздух для уменьшения износа оборудования.

Основные характеристики

• Степень фильтрации
• Диапазон регулирования давления
• Емкость для смазки

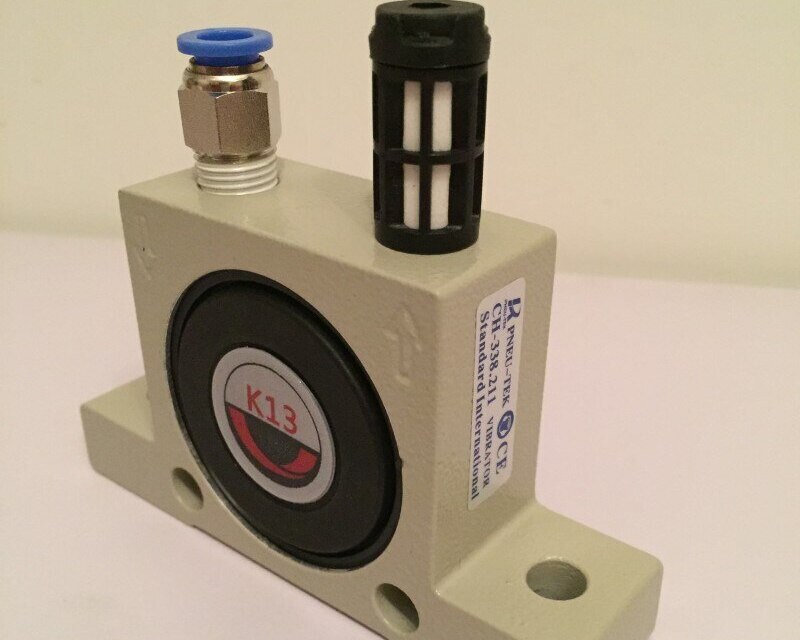

Пневматические вибраторы

Пневматические вибраторы используются для создания вибрационных колебаний, которые применяются для предотвращения залипания и зависания материалов в бункерах, силосах и других емкостях.

Принцип работы

Пневматический вибратор создает вибрацию за счет движения внутреннего механизма под воздействием сжатого воздуха. Колебания передаются на стенки емкости, предотвращая налипание материала.

Примеры применения в промышленности

1. Силосы и бункеры для сыпучих материалов Вибраторы предотвращают образование "мостиков" и "пещер" в емкостях с цементом, песком, зерном и другими сыпучими материалами, обеспечивая их равномерное высыпание.

2. Ленточные конвейеры Используются для очистки ленты от налипшего материала и предотвращения его накопления, что повышает эффективность и снижает простои оборудования.

3. Производство бетона и асфальта Применяются для уплотнения бетонных и асфальтовых смесей, что улучшает их однородность и качество готового продукта.

4. Пищевая промышленность Используются для предотвращения зависания порошков и гранулированных продуктов в загрузочных емкостях, что обеспечивает равномерное дозирование и подачу ингредиентов.

5. Химическая и фармацевтическая промышленность Применяются для предотвращения залипания и налипания химических веществ и порошков на стенки емкостей, что важно для обеспечения стабильности технологического процесса.

Основные характеристики

• Частота вибрации
• Амплитуда колебаний
• Расход воздуха
• Уровень шума

Благодаря своей универсальности и надежности пневматические вибраторы применяются в самых разных отраслях промышленности для повышения эффективности процессов и предотвращения сбоев.

Пневматические вибраторы используются для создания вибрационных колебаний, которые применяются для предотвращения залипания и зависания материалов в бункерах, силосах и других емкостях.

Принцип работы

Пневматический вибратор создает вибрацию за счет движения внутреннего механизма под воздействием сжатого воздуха. Колебания передаются на стенки емкости, предотвращая налипание материала.

Основные характеристики

• Частота вибрации
• Амплитуда колебаний
• Расход воздуха
• Уровень шума

Пневматические одноударные молотки для встряхивания

Пневматические одноударные молотки применяются в промышленных процессах для устранения налипания материалов на стенки бункеров, силосов и трубопроводов, а также для обеспечения бесперебойного перемещения сыпучих и вязких материалов. Эти устройства генерируют мощные одиночные удары, которые передаются на поверхности емкостей и эффективно удаляют скопившиеся комки материалов.

Принцип работы

Молоток функционирует за счет подачи сжатого воздуха в его внутреннюю камеру. При достижении определенного давления активируется ударный механизм, который создает кратковременный мощный удар. Этот удар разрушает отложения материалов и восстанавливает их поток в системе.

Области применения

1. Силосы и бункеры — молотки предотвращают образование "плотин" и "арок" в емкостях с цементом, песком, мукой, зерном и другими сыпучими материалами.
2. Трубопроводы — обеспечивают устранение засоров и зависания материалов в горизонтальных и вертикальных трубах.
3. Производство бетона и асфальта — используются для поддержания равномерной подачи материалов в смесительные установки.
4. Металлургия — помогают предотвращать налипание пыли и шлака на стенки печей и емкостей.
5. Пищевая промышленность — применяются для встряхивания емкостей с мукой, сахаром и другими порошковыми продуктами, что обеспечивает их равномерное поступление в производственные линии.
6. Химическая и фармацевтическая промышленность — используются для устранения зависания порошков и гранулированных продуктов в загрузочных емкостях и трубопроводах.

Преимущества пневматических одноударных молотков

• Эффективность — мощные удары позволяют быстро устранять налипшие материалы.
• Надежность — отсутствие сложных электрических компонентов делает молотки устойчивыми к агрессивным средам.
• Универсальность — подходят для работы с различными материалами, включая сыпучие, вязкие и пылевидные вещества.
• Простота установки и обслуживания — молотки легко интегрируются в существующие системы и требуют минимального обслуживания.

Пневматические одноударные молотки являются важным элементом для обеспечения стабильной работы промышленных процессов, особенно в случаях, когда необходимо поддерживать непрерывное перемещение материалов и предотвращать их скопление в критических участках оборудования.

Пневматические одноударные молотки используются для встряхивания емкостей и трубопроводов, чтобы устранить налипшие материалы и обеспечить их равномерное перемещение.

Принцип работы

Молоток создает мощный удар под воздействием сжатого воздуха, который передается на поверхность емкости или трубы. Это помогает разрушить скопившиеся комки материала и восстановить поток.

Основные характеристики

• Сила удара
• Частота ударов
• Расход воздуха
• Рабочее давление

Значение пневматического оборудования

Пневматическое оборудование имеет широкое применение в промышленности благодаря следующим преимуществам:

• Безопасность эксплуатации
• Экологичность
• Простота обслуживания
• Высокая надежность

Оно используется в таких отраслях, как машиностроение, пищевая промышленность, фармацевтика, строительство и другие.

Заключение

Пневматическое оборудование является важной частью многих производственных процессов. Компрессоры, распределители, цилиндры и другие элементы пневмосистем обеспечивают автоматизацию и повышение эффективности работы. Знание принципов работы и основных характеристик позволяет правильно подбирать и обслуживать пневматическое оборудование, что способствует повышению производительности и надежности производственных систем.
