Технический обзор: TFT LCD дисплеи

Введение

TFT LCD дисплеи (Thin-Film Transistor Liquid Crystal Display) широко используются в различных электронных устройствах благодаря их высокой яркости, низкому энергопотреблению и доступной стоимости. Эти дисплеи встречаются в смартфонах, мониторах, автомобильных панелях, медицинском оборудовании и множестве других устройств. В этой статье мы рассмотрим принцип работы TFT LCD, ключевые характеристики, их сравнение с другими типами дисплеев, а также дадим советы по выбору подходящего TFT дисплея для проектов.

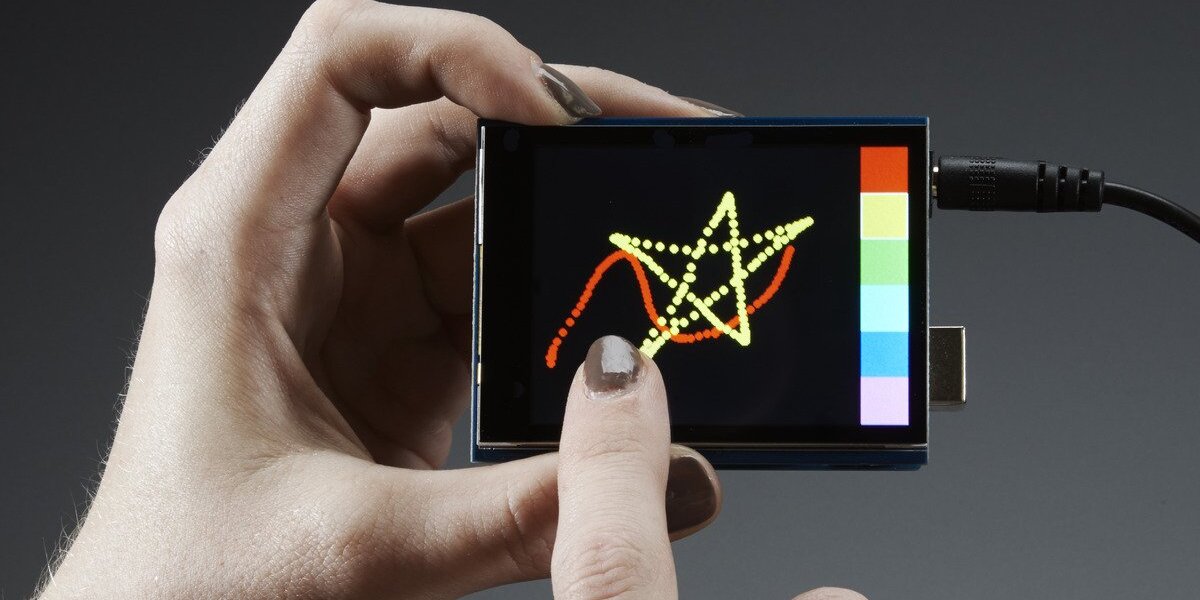

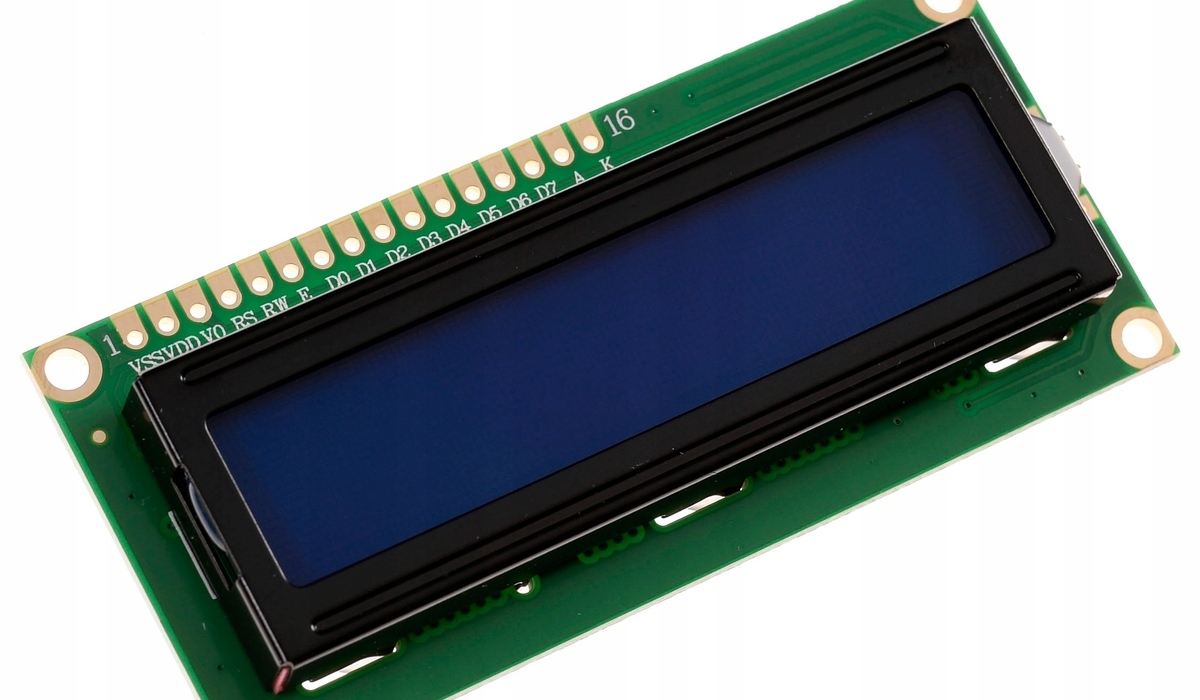

lcd дисплей


Принцип работы TFT LCD

TFT LCD дисплеи работают на основе технологии жидкокристаллических экранов с использованием тонкопленочных транзисторов (TFT). Каждый пиксель экрана состоит из трех субпикселей (красного, зеленого и синего), которые управляются индивидуальными транзисторами. Принцип работы заключается в следующем:

  1. Подсветка — светодиоды, расположенные за экраном, создают постоянное белое освещение.
  2. Жидкие кристаллы — управляемые электрическим полем, кристаллы изменяют свою ориентацию, пропуская или блокируя свет.
  3. Цветовые фильтры — субпиксели получают соответствующий цвет (RGB) в зависимости от пропускаемого света.
  4. Транзисторы TFT — каждый субпиксель имеет отдельный транзистор, что обеспечивает высокую скорость отклика и точность управления пикселями.

Технология TFT позволяет добиться высокого разрешения и улучшенной цветопередачи по сравнению с более ранними технологиями LCD.




Ключевые характеристики TFT LCD дисплеев

Вот основные параметры, на которые стоит обращать внимание при выборе TFT дисплея:

  • Разрешение — количество пикселей по горизонтали и вертикали. Чем выше разрешение, тем четче изображение.
  • Яркость — измеряется в нитах (cd/m²). Для наружных устройств важна высокая яркость.
  • Контрастность — соотношение между самым ярким и самым темным участком изображения.
  • Угол обзора — диапазон углов, при которых изображение остается четким и не искажается.
  • Время отклика — скорость переключения пикселей между состояниями.
  • Энергопотребление — важный параметр для мобильных устройств.




Сравнение с другими типами дисплеев

TFT LCD vs OLED



Параметр TFT LCD OLED
Яркость Высокая Средняя
Контрастность Средняя Очень высокая
Угол обзора Средний Широкий
Энергопотребление Высокое (подсветка всегда включена) Низкое (выключенные пиксели не потребляют энергию)
Срок службы Долгий Ограниченный из-за выгорания пикселей



TFT LCD vs IPS LCD

IPS (In-Plane Switching) — это улучшенная разновидность LCD дисплеев, которая отличается более широкими углами обзора и лучшей цветопередачей.





Параметр TFT LCD IPS LCD
Угол обзора Средний Широкий
Цветопередача Хорошая Очень хорошая
Время отклика Быстрое Медленнее
Стоимость Низкая Более высокая




Преимущества и недостатки TFT LCD дисплеев

Преимущества:

  • Высокая яркость и четкость изображения.
  • Быстрое время отклика.
  • Доступная стоимость.
  • Широкое распространение и совместимость с различными устройствами.



Недостатки:

  • Ограниченные углы обзора.
  • Высокое энергопотребление по сравнению с OLED.
  • Возможность появления засветок и неравномерности подсветки.




Примеры применения TFT LCD дисплеев

TFT LCD дисплеи нашли широкое применение в следующих устройствах:

  1. Смартфоны и планшеты — используются в бюджетных моделях.
  2. Автомобильные панели — благодаря хорошей читаемости при ярком освещении.
  3. Медицинские приборы — обеспечивают высокую четкость отображаемой информации.
  4. Игровые устройства и мониторы — за счет быстрого отклика и высокой яркости.
  5. Устройства умного дома — экраны управления и контроллеры.




Советы по выбору TFT дисплея для проектов

При выборе TFT LCD дисплея для вашего проекта обратите внимание на следующие аспекты:

  1. Размер экрана — выбирайте размер в зависимости от требований вашего устройства.
  2. Разрешение и плотность пикселей — чем выше, тем лучше качество изображения.
  3. Яркость — для наружных устройств выбирайте дисплеи с высокой яркостью.
  4. Угол обзора — если требуется, чтобы изображение было видно под разными углами.
  5. Интерфейс подключения — убедитесь, что ваш контроллер поддерживает интерфейс дисплея (SPI, I2C, параллельный).
  6. Энергопотребление — особенно важно для автономных устройств.




Заключение

TFT LCD дисплеи остаются популярным решением благодаря своему сочетанию цены и качества. Хотя они уступают OLED по контрастности и углам обзора, их высокая яркость и долговечность делают их идеальными для множества приложений. Правильный выбор дисплея с учетом особенностей проекта позволит обеспечить оптимальное соотношение функциональности и стоимости.
