Резистивные сенсорные экраны и их применение в производстве и промышленности

Резистивные сенсорные экраны на протяжении десятилетий остаются одним из наиболее востребованных типов интерфейсов благодаря своей надёжности, простоте конструкции и универсальности применения. Несмотря на появление более современных технологий, таких как ёмкостные сенсоры, резистивные экраны продолжают занимать важное место в производственной и промышленной сферах. Их особенности и преимущества делают их оптимальным выбором для использования в жёстких условиях, где другие технологии могут оказаться менее эффективными.

Принцип работы резистивных сенсорных экранов

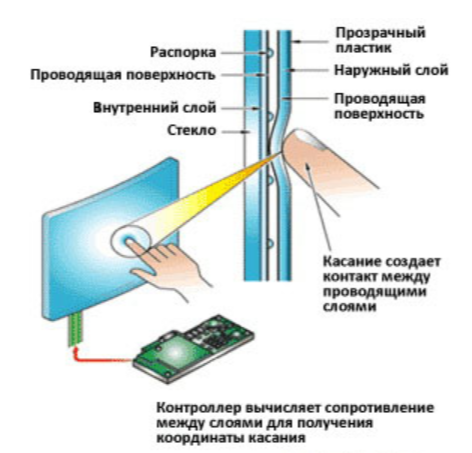

Основой резистивного сенсорного экрана является конструкция из двух слоёв, которые разделены воздушным зазором или микроточками. Верхний слой обычно выполнен из гибкого материала, такого как полиэстер или пластик, а нижний слой — из жёсткого стекла или акрила. На каждом из этих слоёв нанесено электропроводящее покрытие из оксида индия и олова (ITO).

Когда пользователь прикасается к экрану, слои соприкасаются в точке давления, что вызывает замыкание цепи. Контроллер фиксирует это замыкание и преобразует его в координаты касания. Такой подход позволяет использовать экран в самых различных условиях, включая взаимодействие с ним в перчатках, стилусом или любым другим предметом, что является значительным преимуществом перед ёмкостными экранами, которые требуют прямого контакта с кожей.

Преимущества резистивных экранов перед ёмкостными

Резистивные сенсорные экраны обладают рядом уникальных преимуществ, которые делают их идеальными для использования в промышленной среде:

• Универсальность взаимодействия: экраны работают с любыми объектами, будь то палец, стилус, перчатка или другой предмет. Это делает их незаменимыми в условиях, где пользователи работают в защитных перчатках или при высоком уровне загрязнения.
• Устойчивость к внешним факторам: резистивные экраны продолжают функционировать даже в условиях высокой влажности, запылённости и загрязнения. В отличие от ёмкостных экранов, они менее чувствительны к загрязнению поверхности.
• Экономичность: такие экраны более доступны по цене, что важно при их использовании в массовом оборудовании и устройствах.

Однако, несмотря на свои преимущества, резистивные экраны имеют и некоторые ограничения. Например, они менее чувствительны и не поддерживают мультитач-функции в базовой версии. Тем не менее, современные разработки позволяют улучшить эти показатели и значительно расширить их функциональные возможности.

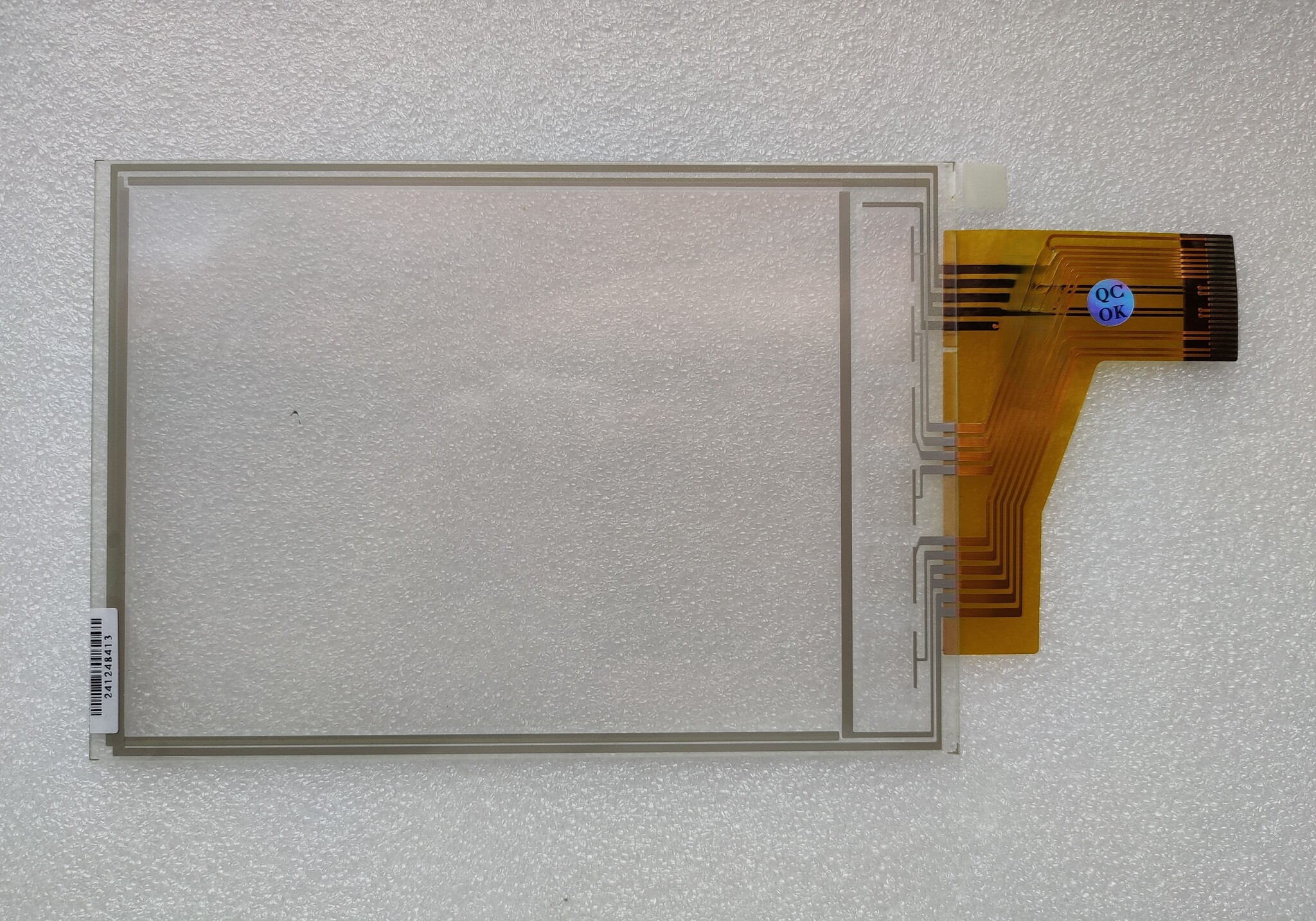

Типы резистивных сенсорных экранов

Существует несколько основных типов резистивных сенсорных экранов, различающихся по количеству проводов и особенностям конструкции:

• 4-проводные экраны: самые простые и экономичные. Используются в устройствах, где точность не является критичным фактором. Однако они требуют регулярной калибровки.
• 5-проводные экраны: более надёжные и точные. В них один из слоёв используется в качестве постоянного эталонного, что повышает их долговечность и устойчивость к износу.
• 8-проводные экраны: имеют повышенную стабильность работы и долговечность. Их конструкция позволяет компенсировать износ материалов и уменьшить необходимость в калибровке.

Каждый из этих типов находит своё применение в различных отраслях в зависимости от требований к точности, надёжности и условий эксплуатации.

Применение резистивных сенсорных экранов в промышленных HMI

Одной из наиболее распространённых сфер применения резистивных сенсорных экранов является создание интерфейсов человек-машина (HMI) для управления промышленным оборудованием. Такие панели управления используются на производственных линиях, в медицинских приборах, в системах автоматизации зданий и других устройствах, где требуется надёжное и устойчивое к внешним воздействиям сенсорное решение.

Резистивные экраны обеспечивают надёжное управление даже в условиях, когда экран может быть загрязнён пылью, водой или маслами. Это особенно важно на производственных предприятиях и в местах, где оператор взаимодействует с оборудованием в перчатках. В таких условиях использование ёмкостных экранов может быть затруднено или даже невозможно.

Кроме того, резистивные экраны находят применение в медицинских устройствах, где важно обеспечить точность ввода и минимизировать риск ложных срабатываний. Также они используются в строительной технике и наружных киосках самообслуживания, где требуется высокая устойчивость к внешним факторам.

Перспективы развития резистивных сенсорных экранов

Современные разработки в области резистивных сенсорных экранов направлены на улучшение их функциональных возможностей. Среди наиболее значимых инноваций можно отметить:

• Поддержка мультитач-технологий: новые модели резистивных экранов позволяют распознавать несколько точек касания одновременно, что значительно расширяет их возможности.
• Повышение точности и чувствительности: современные материалы и улучшенные контроллеры позволяют достичь более высокой точности касаний.
• Улучшенная долговечность: использование более устойчивых к износу материалов позволяет продлить срок службы экранов и сократить расходы на их обслуживание.

Таким образом, резистивные сенсорные экраны продолжают оставаться актуальным и востребованным решением для промышленного использования. Их преимущества в условиях жёсткой эксплуатации и устойчивость к внешним воздействиям делают их незаменимыми в различных отраслях производства и автоматизации. Постоянное совершенствование технологий и адаптация к новым требованиям рынка обеспечивают этим экранам широкие перспективы развития в будущем.
