Особенности контрольно-измерительных приборов и датчиков: классификация, принципы работы и роль в автоматизации


Введение

Контрольно-измерительные приборы и автоматика (КИПиА) являются важнейшим компонентом промышленных систем управления. В современном производстве, где процессы усложняются и требуют постоянного контроля, именно КИПиА обеспечивает сбор и обработку информации о параметрах среды или объекта, а также последующее регулирование процессов.

Цель данной статьи — подробно рассмотреть, что такое КИП, какие их разновидности существуют, по каким критериям они классифицируются и как эти устройства интегрируются в автоматизированные системы управления. В статье будет уделено внимание как принципам работы датчиков, так и их роли в обеспечении устойчивой и безопасной работы технологических процессов.

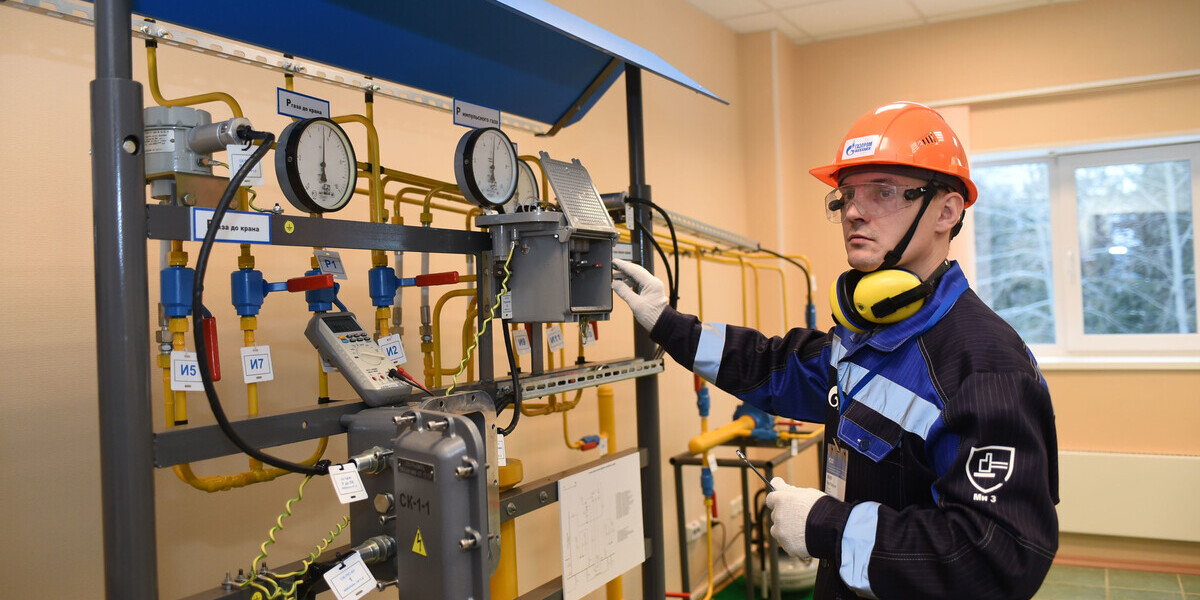

измерительные системы






1. Что такое контрольно-измерительные приборы и автоматика (КИПиА)

Контрольно-измерительные приборы — это устройства, предназначенные для регистрации и контроля физических, химических и иных характеристик объектов или процессов. Эти приборы измеряют параметры среды, такие как температура, давление, расход, уровень, химический состав и передают данные для анализа и управления.

КИПиА включает в себя не только датчики и измерительные приборы, но и устройства, которые позволяют автоматизировать процессы на основе полученной информации. Автоматизация устраняет человеческий фактор и обеспечивает точность, надежность и эффективность работы оборудования.

КИПиА используются в различных отраслях:

  • Промышленное производство (металлургия, нефтехимия, машиностроение);
  • Энергетика (контроль работы электростанций, генераторов, турбин);
  • Медицина (мониторинг жизненных показателей пациентов);
  • Наука (лабораторные исследования, контроль экспериментальных процессов);
  • Быт (автоматизация зданий, системы "умного дома").

2. Классификация контрольно-измерительных приборов

Контрольно-измерительные приборы можно классифицировать по следующим критериям:

2.1 По назначению

  1. Измерительные приборы — предназначены для регистрации параметров объекта или процесса (термометры, манометры, вольтметры).
  2. Контрольные приборы — используются для проверки параметров на соответствие заданным нормам (датчики аварийных сигналов, системы предохранительного контроля).
  3. Регулирующие приборы — осуществляют корректировку параметров на основе полученных данных (термостаты, регуляторы давления).

2.2 По типу замеряемых величин

Датчики могут измерять самые разные физические и химические величины:

  • Температурные датчики (термопары, термометры сопротивления) — измеряют температуру объектов и сред.
  • Датчики давления (манометры, барометры) — фиксируют давление в системах.
  • Датчики уровня (поплавковые, ультразвуковые) — измеряют уровень жидкостей и сыпучих материалов.
  • Датчики расхода (расходомеры) — измеряют объем или скорость потока жидкости или газа.
  • Химические датчики (газоанализаторы, pH-метры) — фиксируют химический состав среды.

2.3 По способу передачи данных

  1. Аналоговые приборы — передают данные в виде непрерывного сигнала, обычно в диапазоне от 4 до 20 мА, 0 до 10 В.
  2. Цифровые приборы — передают данные в виде дискретных сигналов, что позволяет повысить точность измерений и уменьшить влияние помех.

3. Принципы работы датчиков КИПиА

Датчики являются ключевыми элементами КИП. Они преобразуют измеряемую величину в электрический сигнал, который затем передается на контроллеры для анализа.

3.1 Примеры основных типов датчиков и их принципов работы

  • Термопары — используют принцип термоэлектрического эффекта. При нагреве контакта двух различных металлов возникает разность потенциалов, пропорциональная температуре.
  • Манометры — измеряют давление жидкости или газа путем деформации чувствительного элемента (мембраны или трубки).
  • Ультразвуковые датчики уровня — измеряют время, за которое ультразвуковой сигнал достигает поверхности материала и возвращается обратно.
  • Газоанализаторы — используют электрохимические или инфракрасные методы для определения концентрации газов.

4. Системы автоматизации на базе КИПиА

Системы автоматизации включают в себя:

  1. Первичные датчики — фиксируют изменения параметров.
  2. Контроллеры — обрабатывают данные и принимают решения.
  3. Исполнительные механизмы — изменяют параметры процесса в зависимости от команд контроллера.

4.1 Уровни автоматизации

  • Локальные системы управления — автоматизация отдельных узлов или процессов.
  • Системы диспетчеризации и мониторинга — позволяют контролировать и управлять всеми процессами с центрального пульта.
  • Цифровые системы управления (SCADA) — обеспечивают сбор, обработку и визуализацию данных в реальном времени.

5. Применение КИПиА в промышленности

Контрольно-измерительные приборы применяются во многих отраслях:

  • Нефтегазовая отрасль: контроль давления, температуры и расхода в трубопроводах.
  • Металлургия: контроль температуры плавления металлов и химического состава сплавов.
  • Пищевая промышленность: автоматизация процессов ферментации, пастеризации и упаковки.
  • Энергетика: контроль работы турбин и генераторов, предотвращение аварийных ситуаций.

6. Перспективы развития КИПиА

С развитием цифровых технологий КИПиА претерпевают значительные изменения. Современные тренды включают:

  • Интеграция с IoT (Интернет вещей): датчики становятся частью интеллектуальных систем управления.
  • Использование беспроводных технологий: снижение затрат на прокладку кабелей и увеличение мобильности систем.
  • Внедрение искусственного интеллекта: повышение уровня автоматизации за счет прогнозирования аварийных ситуаций и оптимизации процессов.

Заключение

Контрольно-измерительные приборы и автоматика — это основа современных промышленных и бытовых систем управления. Их использование позволяет повысить эффективность, безопасность и надежность технологических процессов. Понимание особенностей и принципов работы КИПиА дает возможность выбирать оптимальные решения для различных задач, что особенно важно в условиях стремительного развития цифровых технологий и автоматизации.

В будущем роль КИПиА будет только возрастать. Новые датчики и системы автоматизации продолжат интегрироваться в промышленные процессы, повышая их эффективность и открывая новые возможности для управления и мониторинга.
