1. Введение

STN-дисплеи (Super Twisted Nematic) представляют собой класс жидкокристаллических индикаторов с пассивной адресацией, в которых формирование изображения осуществляется за счёт временного и фазового управления напряжением на ячейках матрицы. Данная технология получила широкое распространение в промышленной электронике в период, когда активные матрицы ещё не обеспечивали требуемую надёжность, температурную стабильность и стоимость.

В системах HMI STN-дисплеи применялись как часть законченного аппаратного комплекса, где параметры дисплея, схемы питания и тайминги контроллера проектировались совместно. Это отличает их от современных TFT-модулей, рассчитанных на более универсальное подключение и программную конфигурацию.

Несмотря на то, что в новых разработках STN-дисплеи практически не используются, они продолжают активно эксплуатироваться в промышленном оборудовании, находящемся на обслуживании и ремонте. В этих условиях вопросы электрической совместимости, корректной замены и понимания принципов работы STN-матриц остаются актуальными.

Дисплеи SX14Q004 и SX14Q006 являются характерными представителями STN-матриц с разрешением 320×240 и типовым параллельным интерфейсом, применявшимися в панелях операторов B&R, Siemens, Proface и OEM-устройствах промышленного назначения. Их архитектура и особенности работы хорошо иллюстрируют как преимущества, так и ограничения технологии STN в реальных системах.

2. Исторический и технологический контекст

Пассивная матрица как архитектурное ограничение

Ранние жидкокристаллические дисплеи строились на пассивной матрице с технологией TN (Twisted Nematic). В такой архитектуре каждая ячейка подключалась напрямую к общей системе строк и столбцов и не имела собственных активных элементов хранения заряда. Управление состоянием пикселя осуществлялось кратковременной подачей напряжения в момент адресации строки.

Подобное решение обладало очевидными преимуществами — минимальное энергопотребление, простая схемотехника, отсутствие высокочастотных элементов. Однако по мере увеличения числа строк начинали проявляться фундаментальные ограничения пассивной адресации. Электрическая связь между строками и столбцами приводила к накоплению перекрёстных влияний, а эффективное напряжение на не адресуемых ячейках переставало быть пренебрежимо малым.

Практический предел TN-дисплеев по читаемости находился в диапазоне нескольких десятков строк. Попытки увеличить разрешение приводили к падению контраста, паразитным засветкам и нестабильности изображения.

Переход к STN как инженерный компромисс

Разработка STN (Super Twisted Nematic) стала попыткой расширить возможности пассивной матрицы без перехода к активным элементам. Ключевым отличием STN является увеличенный угол закрутки молекул жидкого кристалла, что изменяет оптическую характеристику ячейки и её зависимость от приложенного напряжения.

С инженерной точки зрения это позволило сместить режим работы ячейки в область, где её состояние определяется не мгновенным уровнем напряжения, а его эффективным значением за интервал времени. В результате стало возможным увеличить коэффициент мультиплексирования и адресовать сотни строк без катастрофического ухудшения изображения.

Именно это сделало реальными STN-дисплеи с разрешениями порядка 240×128 и 320×240, которые с конца 1980-х — начала 1990-х годов начали массово применяться в промышленной электронике и системах человеко-машинного интерфейса.

Оптические компенсации: FSTN и DSTN

Увеличение угла закрутки привело к побочным эффектам — выраженному цветовому оттенку и ухудшению углов обзора. Эти недостатки не были электрическими по своей природе и потребовали оптических решений.

В технологии FSTN (Film-compensated STN) применяются компенсационные плёнки, корректирующие поляризацию проходящего света. Это позволило существенно улучшить визуальное восприятие изображения без изменения схемотехники драйверов.

DSTN (Dual Scan STN) представлял собой попытку дальнейшего улучшения изображения путём разделения экрана на две области или использования двойного слоя STN. Несмотря на улучшение динамических характеристик, данное решение оказалось сложным и экономически неэффективным, особенно на фоне быстро развивавшихся TFT-технологий.

Смена поколения, но не исчезновение технологии

К началу 2000-х годов активные матрицы на тонкоплёночных транзисторах (TFT) стали доминирующим решением для новых разработок. Тем не менее STN-дисплеи не были мгновенно вытеснены из промышленной электроники. Их продолжительное применение объясняется сочетанием надёжности, температурной устойчивости и полной аппаратной согласованности с существующими контроллерами.

Таким образом, STN следует рассматривать не как промежуточную или «устаревшую» технологию, а как инженерный этап развития пассивных матричных дисплеев, который до сих пор определяет архитектуру и поведение большого числа промышленных HMI-систем.

3. Принцип работы STN-ячейки

Электрофизическая модель ячейки

В STN-дисплее каждая элементарная ячейка формируется на пересечении электрода строки и электрода столбца. Между ними расположен слой жидкого кристалла, ограниченный стеклянными подложками и поляризаторами. В оптическом смысле ячейка управляет состоянием поляризации проходящего света, однако с точки зрения схемотехники она ведёт себя как пассивный электрический элемент.

Если рассматривать ячейку с позиции электроники, то она эквивалентна:

1.      ёмкости, образованной электродами строки и столбца;

2.      нелинейному диэлектрику (жидкому кристаллу);

3.      элементу с выраженной временной инерцией.

Ключевая особенность состоит в том, что STN-ячейка не обладает механизмом хранения заряда. После завершения адресации строки её состояние начинает постепенно возвращаться к нейтральному. Следовательно, визуальный эффект определяется не мгновенным напряжением, а интегральным воздействием электрического поля за период обновления.

Управление через эффективное напряжение

Оптическое состояние STN-ячейки зависит от эффективного значения напряжения (RMS), приложенного между электродами строки и столбца. Это напряжение формируется не абсолютным уровнем одного сигнала, а разностью потенциалов между активной строкой и соответствующим столбцом в течение заданного временного интервала.

В практической реализации:

строка задаёт фазу возбуждения;

столбец формирует код уровня яркости;

результирующее воздействие является суммой этих вкладов во времени.

Таким образом, яркость ячейки определяется балансом фаз, длительностей и амплитуд, а не логическим состоянием «включено/выключено».

Переменное возбуждение как обязательное условие

Использование постоянного напряжения на жидкокристаллической ячейке недопустимо. Наличие постоянной составляющей электрического поля приводит к ионной миграции в слое жидкого кристалла, что вызывает деградацию материала и необратимое ухудшение оптических характеристик.

По этой причине в STN-дисплеях применяется строго симметричное переменное возбуждение, при котором среднее значение напряжения на ячейке стремится к нулю. Реализация такого режима требует точного согласования фаз строковых и столбцовых сигналов, а также стабильного опорного потенциала (VCOM/VCON).

Нарушение этого баланса, даже при сохранении формальной логики интерфейса, приводит к визуальным артефактам, прежде всего в области полутонов.

Практическое следствие

Из описанной модели следует важный инженерный вывод: STN-дисплей является аналоговой системой отображения, чувствительной к временным и фазовым отклонениям. Любые ошибки в формировании сигналов адресации, питания или опорных уровней неизбежно проявляются на изображении, даже если цифровая часть интерфейса формально работает корректно.

4. Архитектура и интерфейс SX14Q004 / SX14Q006

Общая структура обмена

STN-дисплеи SX14Q004 и SX14Q006 используют синхронный параллельный интерфейс, в котором функции адресации строк и формирования уровней столбцов жёстко разделены. Интерфейс не передаёт «изображение» в привычном для TFT виде, а задаёт режим возбуждения жидкокристаллической матрицы во времени.

Обмен данными организован как детерминированная последовательность тактовых и управляющих сигналов, при которой дисплей не интерпретирует входные данные, а напрямую использует их для формирования аналоговых напряжений на электродах.

Назначение управляющих сигналов

FLM (Frame Line Marker)

Служит маркером начала кадрового цикла. Используется внутренней логикой дисплея для синхронизации счётчиков строк и сброса фазовых состояний драйверов. Отсутствие или нестабильность FLM приводит к срыву кадровой синхронизации.

CL1

Тактовый сигнал строкового сканирования. Каждый импульс CL1 соответствует выбору очередной строки матрицы и одновременному переключению фазовых уровней строкового драйвера. В отличие от TFT, активация строки в STN напрямую участвует в формировании напряжения на ячейках.

CL2

Такт передачи данных столбцов. По фронтам CL2 данные с шины D0–D7 последовательно загружаются в сдвиговые регистры столбцовых драйверов. Количество импульсов CL2 за период активности строки соответствует числу столбцов, включая служебные (Dummy Data).

Шина D0–D7 и её реальное назначение

Параллельная шина D0–D7 не описывает геометрию изображения и не соответствует отдельным пикселям или субпикселям. Передаваемые коды представляют собой уровни возбуждения, используемые драйверами столбцов для формирования требуемого напряжения относительно активной строки.

Каждое состояние D0–D7 определяет:

фазовую полярность сигнала;

относительную величину амплитуды;

вклад данного столбца в эффективное напряжение, действующее на STN-ячейку в течение активного интервала строки.

Таким образом, шина данных описывает не пространственную, а временную и амплитудную характеристику воздействия на жидкий кристалл.

Формирование кадра как временной процесс

Кадр в STN-дисплее формируется не одномоментно, а как результат последовательного сканирования строк:

FLM инициирует начало кадрового цикла и синхронизирует внутреннюю логику.

Импульс CL1 выбирает строку и задаёт фазу строкового электрода.

По серии импульсов CL2 данные D0–D7 загружаются в столбцовые регистры.

После защёлкивания формируется аналоговое напряжение на пересечении строки и столбцов.

Процедура повторяется для всех строк кадра.

Оптическое состояние каждой ячейки определяется суммарным воздействием напряжения за несколько циклов обновления, а не уровнем сигнала в отдельный момент времени.

Инженерное следствие

Из описанной архитектуры следует, что интерфейс SX14Q004 / SX14Q006 чувствителен к:

фазовым сдвигам между CL1, CL2 и FLM;

асимметрии уровней возбуждения;

нестабильности опорного потенциала VCOM.

Формально корректная передача данных при нарушении временной структуры приводит не к отказу дисплея, а к деградации изображения, прежде всего в области полутонов.

5. Инженерный разбор схемотехники

Драйверы строк

Драйверы строк в STN-дисплеях выполняют функцию последовательного выбора активной строки и одновременного формирования фазового возбуждения. В отличие от TFT, где строка лишь открывает транзисторы пикселей, в STN строковый электрод непосредственно участвует в формировании результирующего напряжения на жидкокристаллической ячейке.

Схемотехнически строковый драйвер представляет собой высоковольтный аналоговый коммутатор, переключающий электрод строки между несколькими фазовыми уровнями относительно опорного потенциала VCOM. Эти уровни формируются внутренними DC/DC-преобразователями и аналоговыми буферами дисплея. Временная точность переключения строк критична, поскольку ошибка фазы или задержка приводит к накоплению асимметрии напряжений в ячейках.

Драйверы столбцов

Драйверы столбцов совмещают в себе цифровую и аналоговую части. На входе используются сдвиговые регистры, принимающие параллельные данные D0–D7, синхронизированные тактовым сигналом CL2. Эти данные не являются непосредственными уровнями напряжения, а кодируют режим возбуждения ячейки.

После защёлкивания данные поступают в аналоговые выходные каскады, формирующие требуемое напряжение столбца относительно выбранной строки. Таким образом, окончательное напряжение на ячейке определяется разностью потенциалов между активной строкой и соответствующим столбцом, а не абсолютным уровнем одного из электродов.

Формирование уровней и питание

Логическая часть дисплея, включая регистры, ПЛИС (программируемая логическая интегральная схема) или управляющие микросхемы, как правило, питается от 3,3 В. Аналоговая часть использует внутренние источники напряжения, формирующие положительные и отрицательные уровни относительно VCOM. Типовые диапазоны этих напряжений лежат в пределах нескольких вольт и подбираются таким образом, чтобы обеспечить необходимое эффективное напряжение на жидкокристаллической ячейке без появления постоянной составляющей.

Важно отметить, что устойчивость изображения определяется не столько абсолютной величиной этих напряжений, сколько их симметрией и временной согласованностью.

Назначение VCOM / VCON

Опорное напряжение VCOM (или VCON в отдельных обозначениях) задаёт электрический «ноль» для всей аналоговой части дисплея. Все фазовые уровни драйверов строк и столбцов формируются симметрично относительно этого потенциала.

Нарушение стабильности VCOM приводит к смещению средней составляющей напряжения на ячейках, что визуально проявляется прежде всего на полутоновых областях. Типичными признаками являются рябь на сером фоне, неравномерность контраста по полю экрана и появление паразитных полос. По этой причине цепи формирования и фильтрации VCOM являются одним из наиболее чувствительных элементов схемы STN-дисплея.

Инженерные компромиссы архитектуры STN

Архитектура STN-дисплея представляет собой осознанный компромисс между простотой реализации и требованиями к качеству изображения. Отсутствие активных элементов в ячейке позволяет получить высокую надёжность и широкий температурный диапазон, однако делает систему чувствительной к фазовым и амплитудным отклонениям сигналов.

Улучшение читаемости достигается ценой:

§    увеличенного времени отклика;

§    усложнения аналоговой части;

§    повышенных требований к синхронизации и питанию.

Именно этот баланс параметров определяет как сильные стороны STN, так и его ограничения по сравнению с активными матричными технологиями.

6. Практические проявления и диагностические признаки

Полутоновые уровни как тест на качество синхронизации

В STN-дисплеях полутон (серый цвет) является наиболее чувствительным режимом работы матрицы.

В отличие от чёрного и белого, где используется предельное управляющее напряжение, серые уровни формируются за счёт:

·         точного соблюдения фаз CL1 / CL2;

·         симметрии VCOM относительно электрода строки;

·         стабильности амплитуды и длительности управляющих импульсов.

Даже небольшие отклонения по времени или напряжению приводят к визуальным дефектам.

Характерный диагностический признак:

Чёрные и белые элементы отображаются корректно, полутоновые области демонстрируют рябь, зерно или «дыхание» изображения.

На практике это часто является первым индикатором:

·         повышенного джиттера тактовых сигналов;

·         шумов в цепях питания дисплея;

·         некорректной реализации временных диаграмм.

Совместимость дисплея с хост-панелью как фактор надёжности

Оригинальные дисплеи SX14Q004 / SX14Q006 проектировались как часть законченной системы, где:

·         матрица;

·         драйвер строк и столбцов;

·         генерация таймингов;

·         уровни управляющих напряжений

рассматривались как единый узел.

В неоригинальных исполнениях часто используется иная архитектура:

·         стандартная STN-матрица (например, семейства FG050720…);

·         логический адаптер на ПЛИС или микроконтроллере;

·         буферные элементы (74HC245 или аналоги);

·         программная эмуляция временных диаграмм.

Функционально такие дисплеи «совместимы», но электрически — не эквивалентны.

Типовые источники несовместимости

Наиболее часто наблюдаются различия в следующих аспектах:

·         реальные тайминги CL1 / CL2 и их фазовое соотношение;

·         формирование служебных интервалов (Dummy Data);

·         способ задания общего потенциала (VCOM / VCON);

·         чувствительность к качеству питания и уровню шумов.

В результате один и тот же дисплей может:

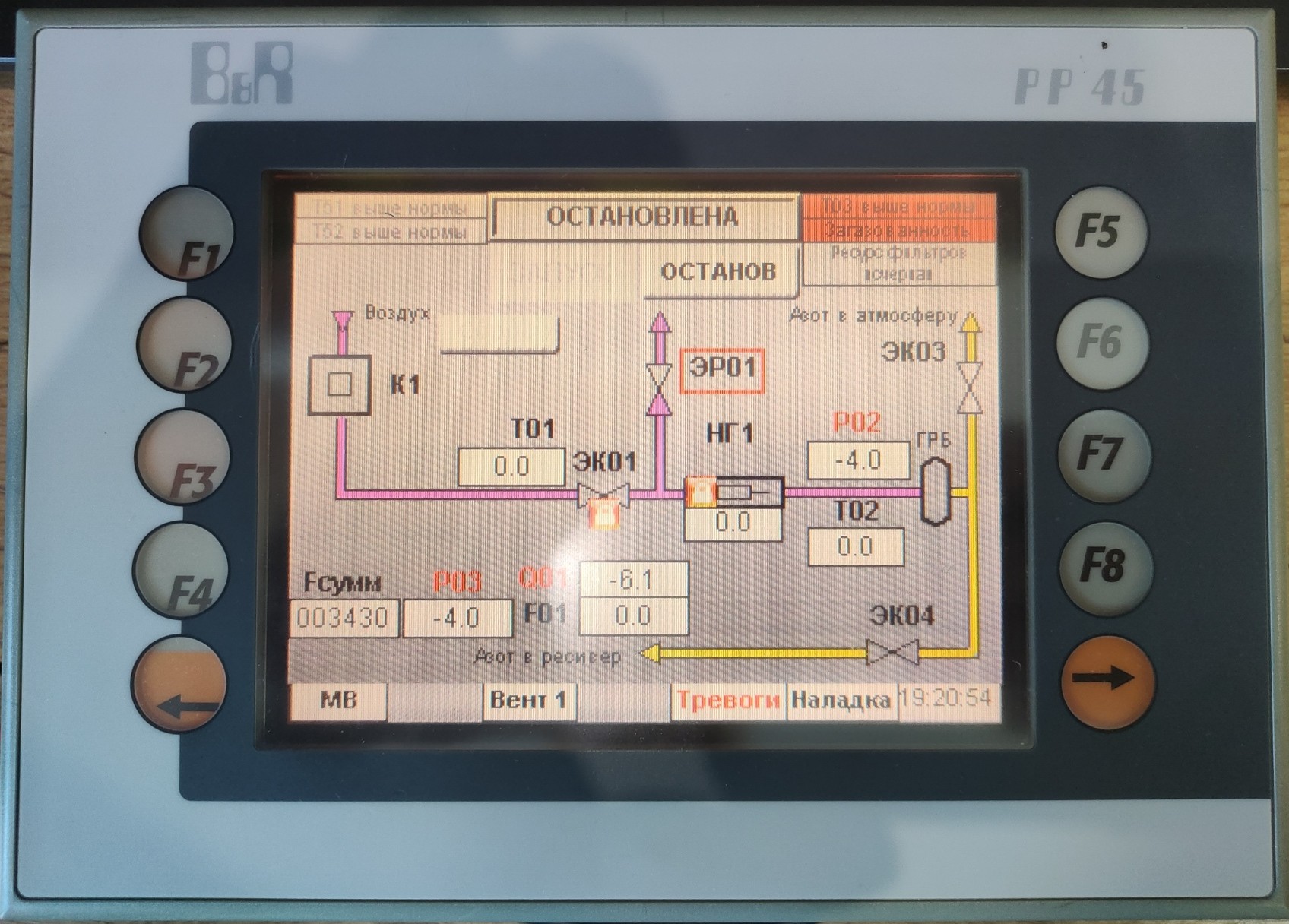

·         стабильно работать в панели Siemens;

·         демонстрировать рябь или срывы синхронизации в панели B&R.

Именно этим объясняется практика продавцов неоригинальных дисплеев уточнять тип панели-хоста:

«Для Siemens или для B&R».

Формально речь идёт не о различии интерфейса, а о различии в допусках на временные и электрические параметры, которые каждая платформа задаёт по-своему.

7. Современное состояние и будущее

На сегодняшний день STN-дисплеи практически полностью вытеснены TFT-решениями в новых разработках. Причины очевидны: более высокая плотность пикселей, стабильные полутона, независимое хранение состояния каждой ячейки и существенно меньшая чувствительность к временным и аналоговым параметрам интерфейса.

Однако в промышленной электронике STN продолжает оставаться значимым фактором по другой причине — большому объёму установленной базы оборудования, разработанного в период, когда STN являлся де-факто стандартом для HMI. Для таких систем дисплей является частью согласованного аналогово-цифрового комплекса, а не сменным модулем.

Практика эксплуатации показывает, что:

·         замена STN-дисплея на TFT в большинстве случаев требует переработки аппаратной части панели;

·         программная адаптация без изменения схемы, как правило, невозможна;

·         попытки использования универсальных или адаптерных дисплеев часто приводят к нестабильной работе, особенно в области полутонов.

В этом контексте оригинальные STN-дисплеи или их точные электрические аналоги сохраняют преимущество за счёт:

·         полного соответствия таймингам и фазовой логике панели-хоста;

·         корректного формирования AC-баланса;

·         предсказуемого поведения в широком температурном диапазоне.

Таким образом, STN сегодня — это не перспективная технология для новых изделий, а критически важный элемент поддержки и ремонта существующих промышленных систем, где повторяемость аналоговых параметров зачастую важнее формальных характеристик.

8. Распространённые STN-дисплеи промышленного класса

В промышленной электронике STN-дисплеи, как правило, не были универсальными модулями. Большинство моделей проектировались под конкретные серии HMI и отличались не только геометрией, но и временными параметрами интерфейса. Ниже приведены наиболее характерные представители, с которыми на практике чаще всего сталкиваются при ремонте и замене.

Дисплеи семейства SX (Hitachi / KOE)

SX14Q004

Классический STN-дисплей с разрешением 320×240, широко применявшийся в HMI-панелях B&R и ряде OEM-решений. Отличается строгими требованиями к таймингам и фазовому балансу, что делает его чувствительным к неоригинальным заменам.

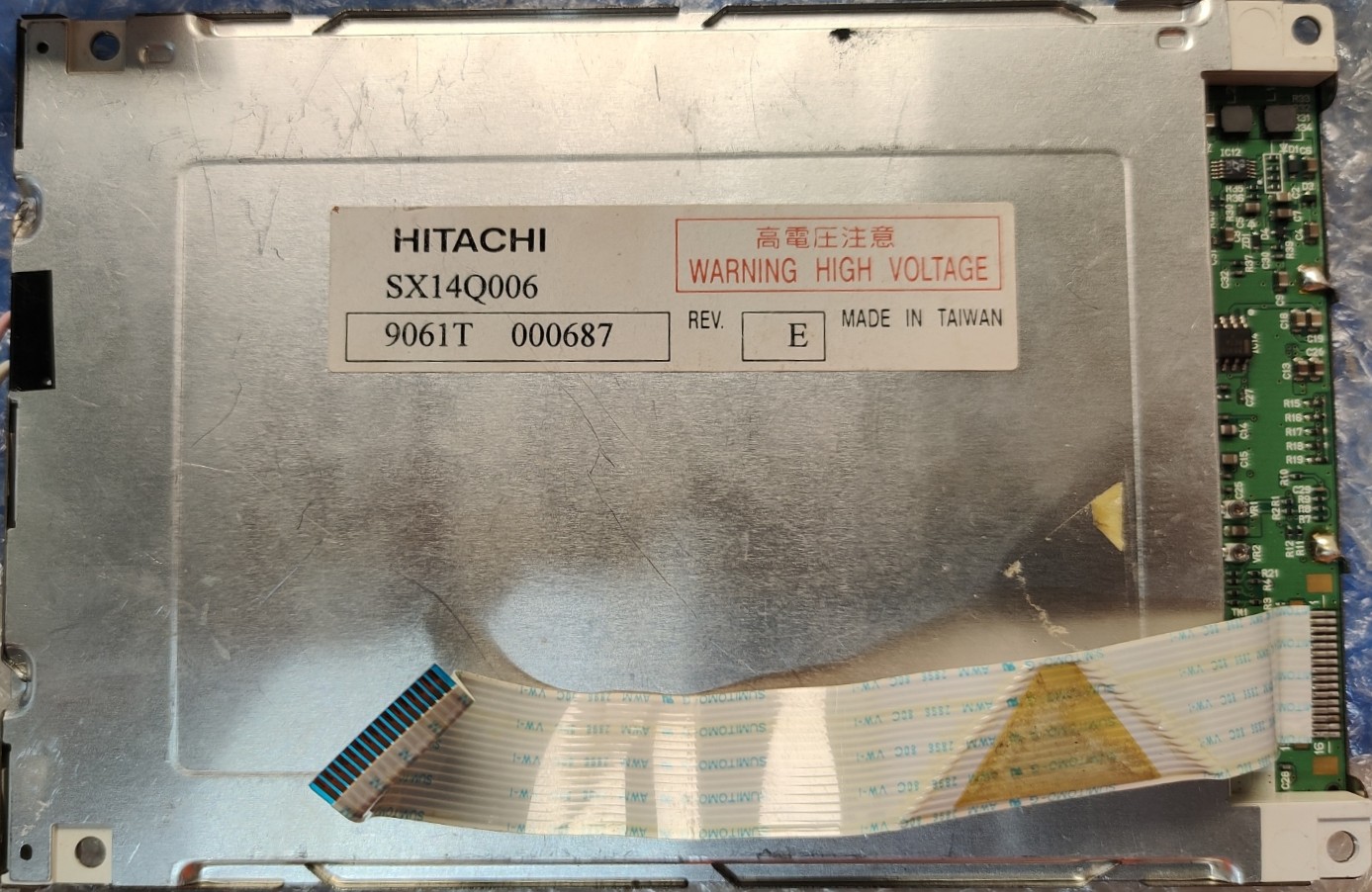

SX14Q006

Развитие SX14Q004 с улучшенной оптической частью (FSTN). Использовался в панелях Siemens OP177 и совместимых устройствах. На практике демонстрирует лучшую стабильность серых оттенков при корректной реализации интерфейса.

STN-дисплеи Sharp / NEC

LQ9D011

STN-дисплей промышленного назначения, применявшийся в терминалах и измерительной аппаратуре. Отличается консервативной схемотехникой драйверов и высокой надёжностью.

NL2432HC / NL3224BC

Представители линейки NEC, рассчитанные на длительную эксплуатацию в промышленных условиях. Часто встречаются в оборудовании 1990–2000-х годов, включая панели операторов и встраиваемые терминалы.

STN-дисплеи Mitsubishi Electric

LM32019

Типовой STN-модуль с разрешением 320×240, использовавшийся в промышленных контроллерах и HMI. Характеризуется хорошей повторяемостью параметров, но чувствителен к качеству питания.

DMF5005 / DMF50840

Более ранние STN-дисплеи Mitsubishi, широко применявшиеся в промышленной автоматике и станочном оборудовании. Часто встречаются в ремонте из-за большого установленного парка.

Специальные и пограничные варианты

TM070RDH (STN-версии)

Серия дисплеев, имеющая как STN-, так и TFT-модификации. Важно учитывать конкретную ревизию, поскольку электрический интерфейс и требования к таймингам могут принципиально отличаться.

Практическое замечание

Даже при совпадении разрешения и формата разъёма STN-дисплеи различных серий не являются взаимозаменяемыми. Отличия в:

·         количестве Dummy Data,

·         фазовой схеме,

·         требованиях к VCOM,

·         допустимых отклонениях таймингов

приводят к тому, что замена «по геометрии» часто оказывается некорректной с точки зрения изображения.

9. Заключение

STN-дисплеи представляют собой классическую реализацию пассивной матрицы, в которой формирование изображения определяется не логическими уровнями, а балансом фаз, напряжений и временных интервалов. Это накладывает жёсткие требования к синхронизации, питанию и соблюдению аналоговых параметров, но одновременно обеспечивает высокую предсказуемость поведения при корректной реализации.

На примере SX14Q004 и SX14Q006 видно, что даже незначительные отклонения в таймингах, структуре Dummy Data или формировании опорных напряжений приводят к визуальным артефактам, прежде всего в области полутонов. Именно поэтому оригинальные дисплеи, разработанные с учётом конкретной панели-хоста, демонстрируют существенно лучшую совместимость по сравнению с универсальными неоригинальными решениями.

Несмотря на вытеснение STN-дисплеев TFT-технологиями, они продолжают оставаться важной частью промышленной электроники, прежде всего в существующих системах HMI. Понимание принципов их работы остаётся актуальным для диагностики, ремонта и инженерной оценки совместимости заменяемых компонентов.

STN — это технология, в которой физика и схемотехника по-прежнему важнее программных абстракций, и именно этим она представляет практический интерес для инженера.
